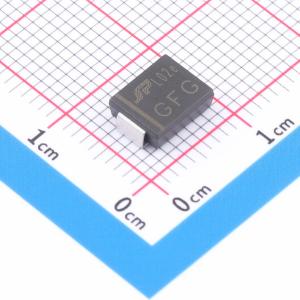

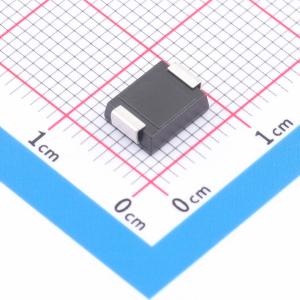

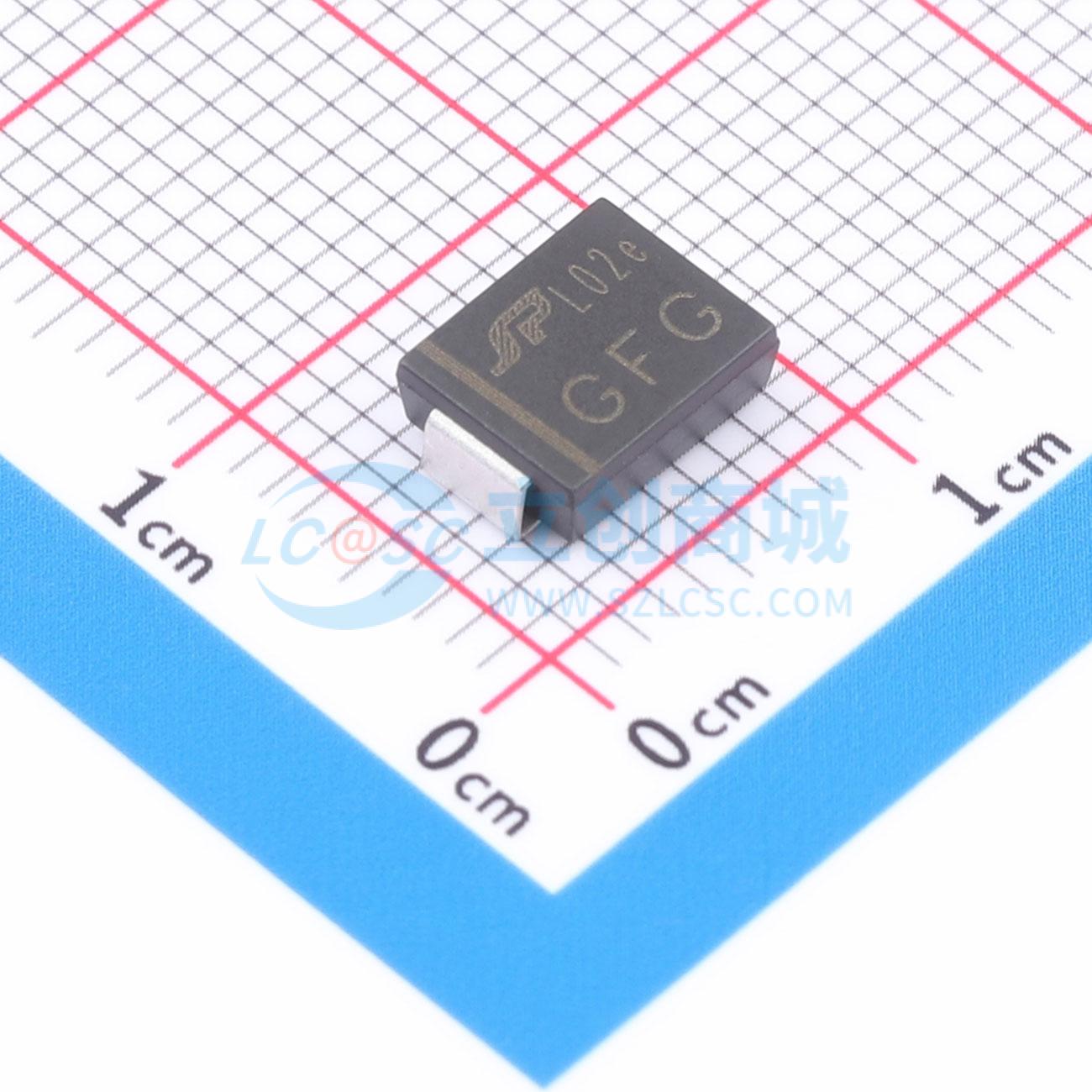

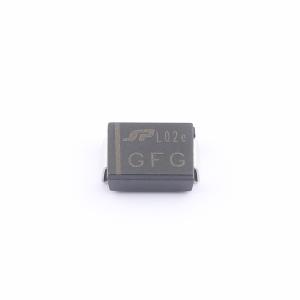

TSD28U
适用于表面贴装的低电感、低轮廓封装TVS/TSD，具备出色钳位能力和ESD防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SPSEMI(瞬雷电子)
- 商品型号
- TSD28U
- 商品编号
- C53514083
- 商品封装
- DO-214AB
- 包装方式
- 编带
- 商品毛重
- 0.386067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 28V | |
| 钳位电压 | 45.4V | |
| 峰值脉冲电流(Ipp) | 39.6A | |
| 峰值脉冲功率(Ppp) | 1.8kW@10/1000us | |
| 击穿电压(VBR) | 34.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | - | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 无铅电镀
- 峰值功率为1800W（1ms时）
- ESD等级为X级（> 15 kV）（IEC6100 - 4 - 2）
- 响应时间通常<1 ps
- 低外形封装
- 在10V反向电压以上，典型反向电流小于1µA
- 低电感
- 出色的钳位能力
- 符合AEC - Q101标准
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（RS232、RS485等）
