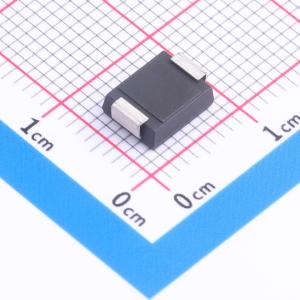

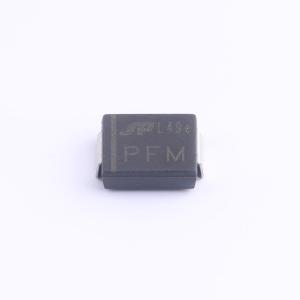

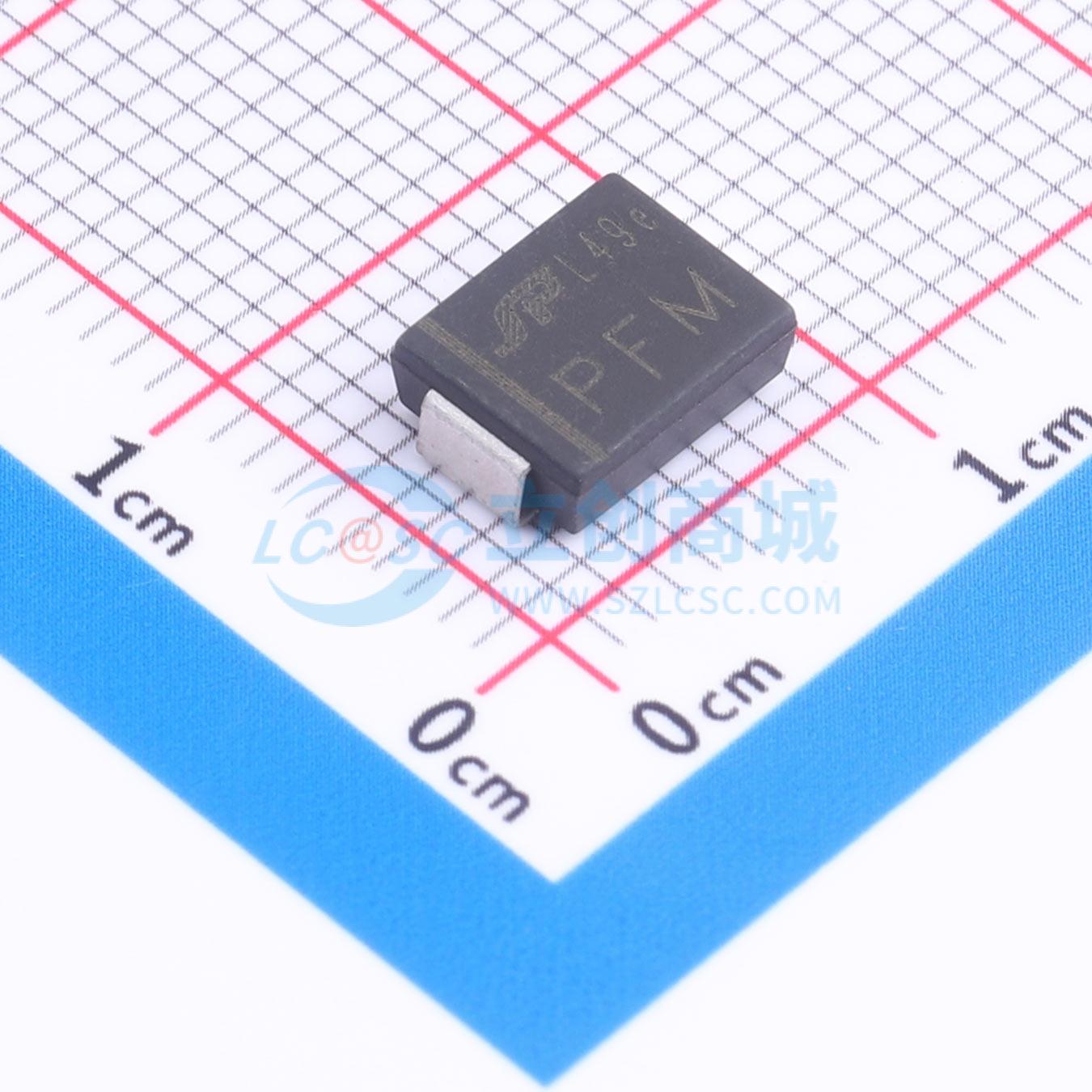

温馨提醒：图片仅供参考，商品以实物为准
TSE33U
适用于表面贴装应用的低电感TVS/TSE，具备出色钳位能力和ESD防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SPSEMI(瞬雷电子)
- 商品型号
- TSE33U
- 商品编号
- C53514209
- 商品封装
- DO-214AB
- 包装方式
- 编带
- 商品毛重
- 0.393467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 33V | |
| 钳位电压 | 53.3V | |
| 峰值脉冲电流(Ipp) | 67.5A | |
| 峰值脉冲功率(Ppp) | 3.6kW@10/1000us | |
| 击穿电压(VBR) | 40.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 2uA | |
| 通道数 | - | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 无铅电镀
- 1ms时峰值功率为3600W
- 静电放电（ESD）等级为X级（> 15 kV）（IEC6100 - 4 - 2）
- 典型响应时间<1 ps
- 低外形封装
- 10V以上时典型电流小于2µA
- 低电感
- 出色的钳位能力
- 符合AEC - Q101标准
- 湿度敏感度等级为1级
- HMB等级为3B
- MM等级为C
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（RS232、RS485等）
