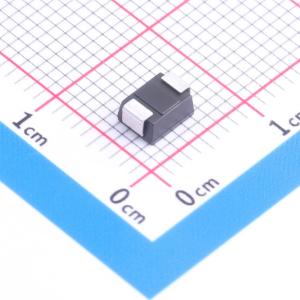

温馨提醒：图片仅供参考，商品以实物为准
SMBJ170A
表面贴装瞬态电压抑制器，适用于表面贴装应用，低剖面封装，内置应力消除，玻璃钝化结，低电感，钳位能力出色，响应时间快
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SPSEMI(瞬雷电子)
- 商品型号
- SMBJ170A
- 商品编号
- C53514207
- 商品封装
- DO-214AA
- 包装方式
- -
- 商品毛重
- 0.212867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 170V | |
| 钳位电压 | 275V | |
| 峰值脉冲电流(Ipp) | 2.2A@10/1000us | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压(VBR) | 209V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | - | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | - | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低外形封装
- 内置应力释放
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 重复率（占空比）：0.01%
- 快速响应时间：对于单向类型，通常从0伏到击穿电压（V(BR)）小于1.0皮秒
- 典型反向电流（IR）：在10V以上小于1微安
- 高温焊接：端子处260℃/10秒
- 塑料封装符合UL 94V - 0阻燃等级
- 无铅电镀
- 符合AEC - Q101标准
