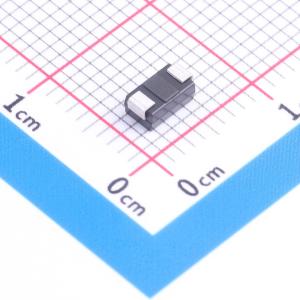

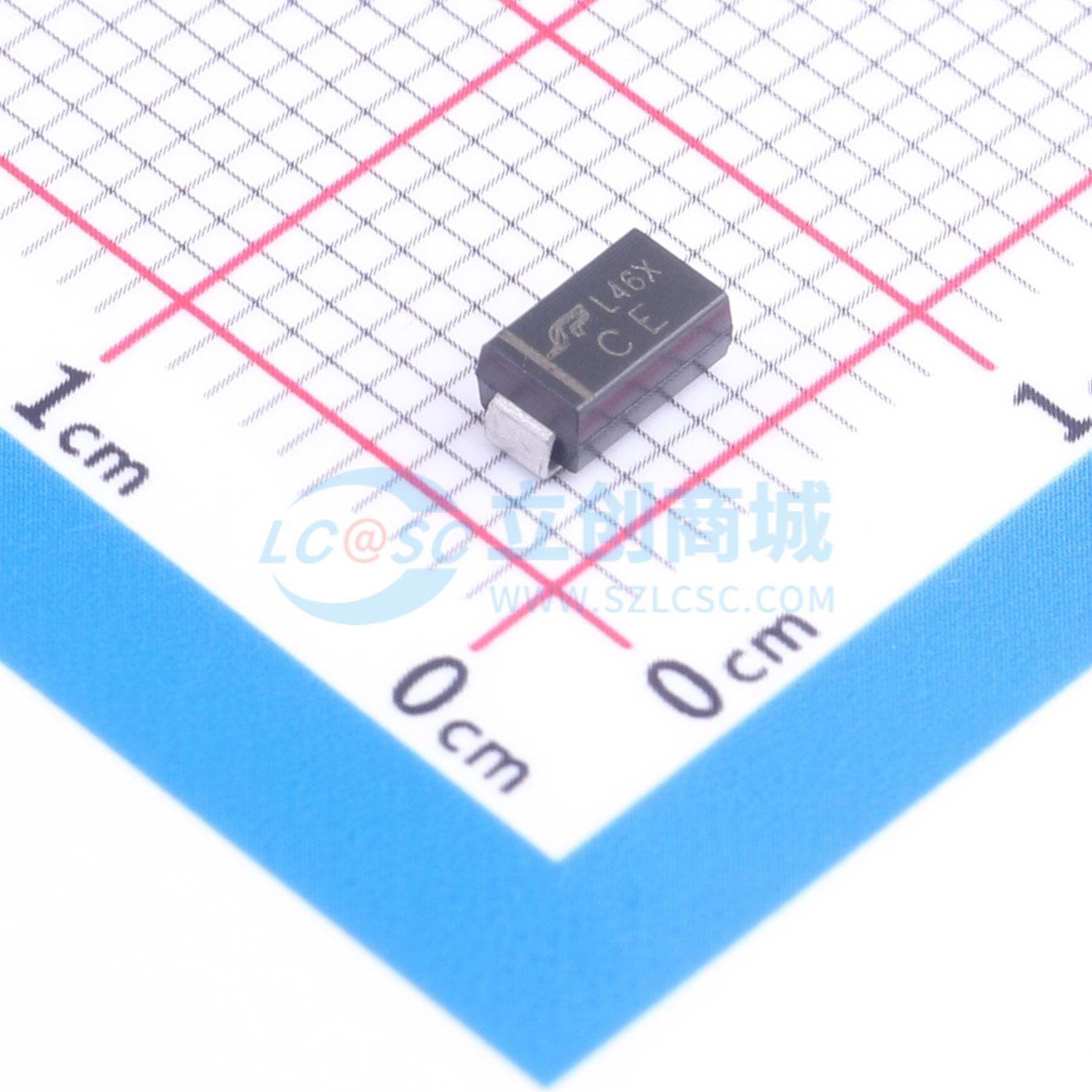

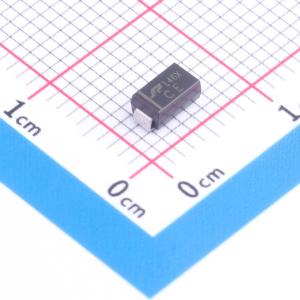

TSB26U
适用于表面贴装应用的TVS/TSB，具有低电感、出色钳位能力和低泄漏电流等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SPSEMI(瞬雷电子)
- 商品型号
- TSB26U
- 商品编号
- C53514157
- 商品封装
- DO-214AC
- 包装方式
- 编带
- 商品毛重
- 0.11994克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 26V | |
| 钳位电压 | 42.1V | |
| 峰值脉冲电流(Ipp) | 11.4A | |
| 峰值脉冲功率(Ppp) | 480W@10/1000us | |
| 击穿电压(VBR) | 31.9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | - | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | - | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 无铅电镀
- 峰值功率为480W（1ms时）
- X级静电放电等级（> 15 kV）（IEC6100 - 4 - 2）
- 响应时间通常<1 ns
- 薄型封装
- 10V以上典型反向电流小于1µA
- 低电感
- 出色的钳位能力
- 通过AEC - Q101认证
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（RS232、RS485等）
