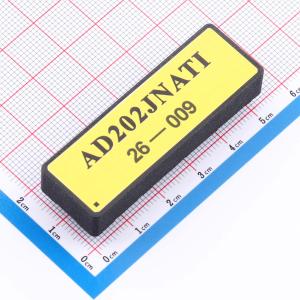

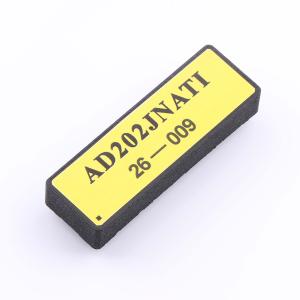

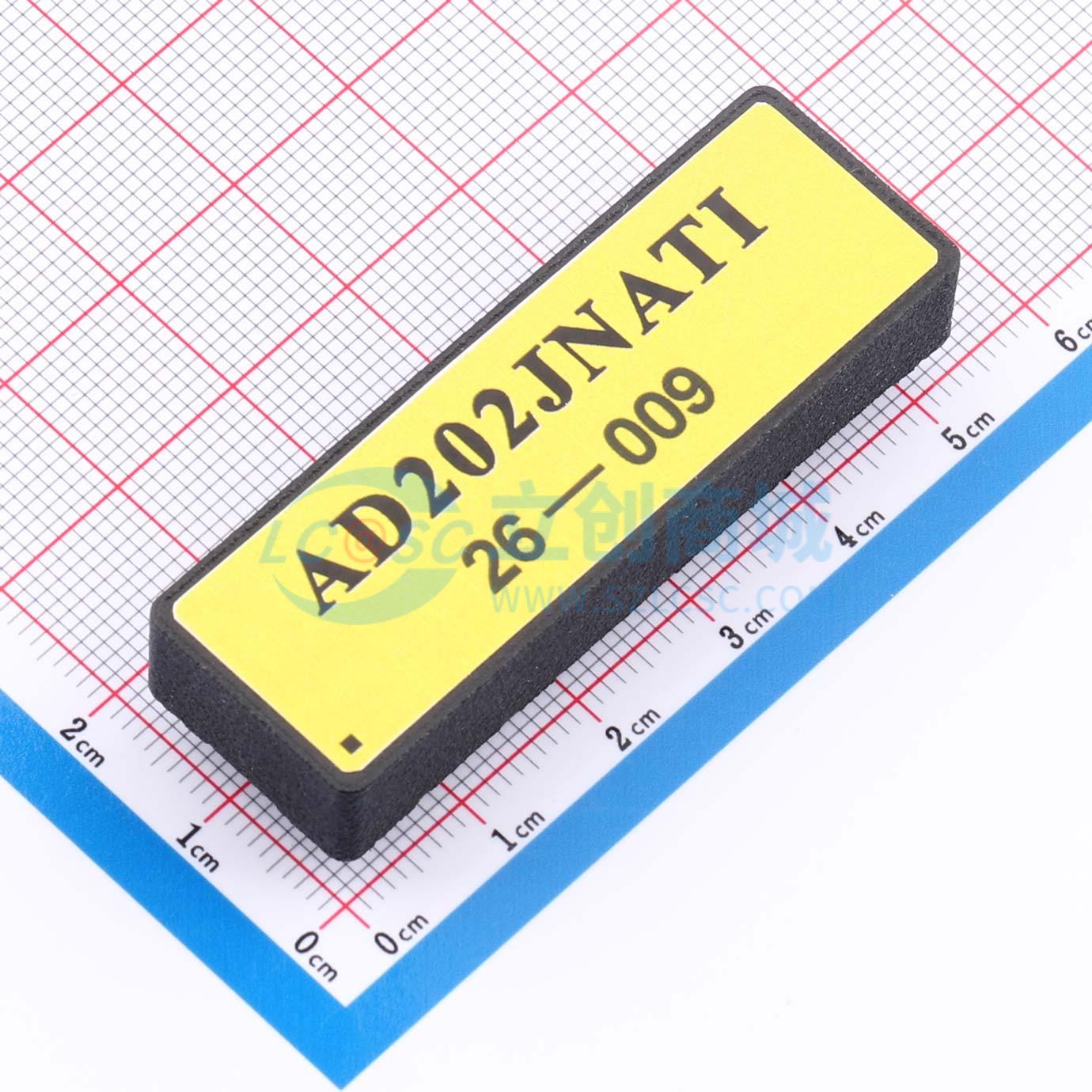

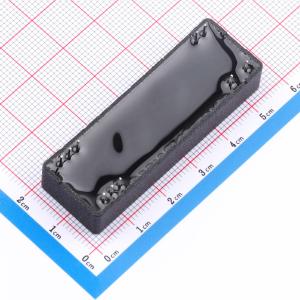

AD202JNATI

AD202JNATI是一款专为多种应用场景设计的高压隔离放大器，可在无源的情况下测量、处理或传输输入信号。该款隔离放大器采用DIP封装，可实现信号与电源隔离功能。AD202JNATI隔离放大器采用内部变压器耦合，可实现输入与输出级之间的完全电隔离。该放大器无需外部DC - DC转换器，使设计者能够最大限度地减少必要的电路开销，从而降低整体设计成本和元器件成本。AD202JNATI直接由15V直流电源供电，具有体积小、精度高、功耗低、带宽宽、性能优异、输入灵活、电源隔离等特点。AD202JNATI采用幅度调制技术，可实现信号至直流的变压器耦合。该器件还包含一个未分配输入运算放大器及电源变压器，为运算放大器、调制器及任何外部负载提供隔离电源。电源变压器初级线圈由内部生成的20kHz、15V峰峰值方波驱动。

• 隔离电源输出
• 小尺寸：低于4通道/英寸
• 非耦合输入放大器
• 高CMR：130dB（增益 = 100V/V）
• 高精度：最大非线性度±0.02%
• 高CMV I隔离：±1000V连续

可应用于多通道数据采集、电流分流测量、电机控制、过程信号隔离、高压仪表放大器等领域。
