TEC18V15A

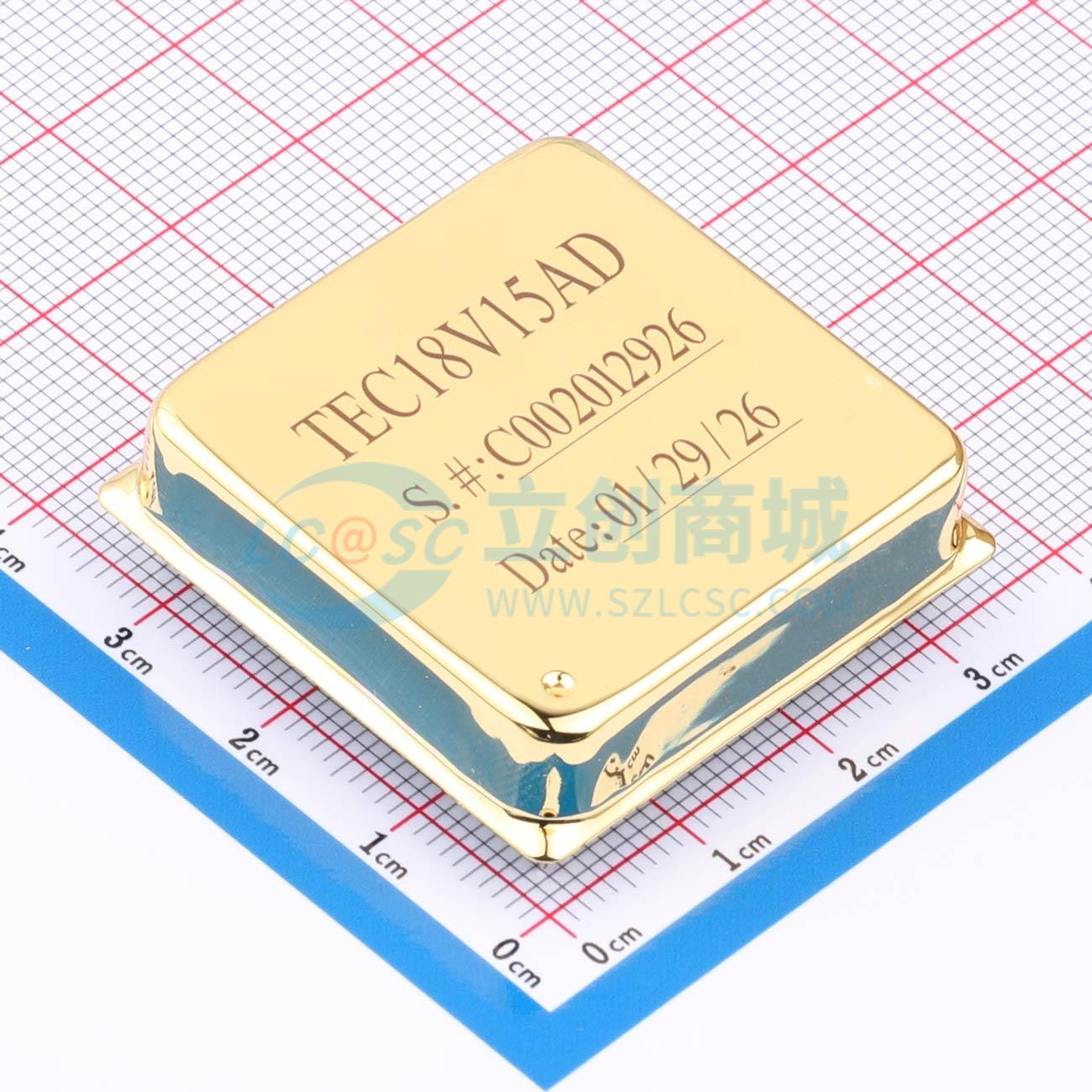

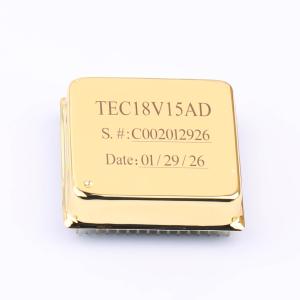

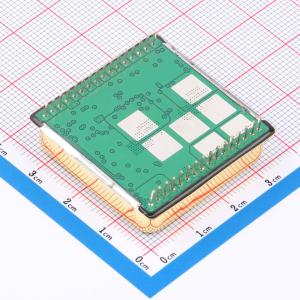

TEC（热电冷却器）是一种半导体器件，通过向一个方向或另一个方向注入电流，可以降低或升高物体的温度。这款TEC控制器TEC18V15A，旨在高效驱动TEC，通过控制流经TEC的电流方向和大小，精确调节物体温度。它由5.5V至18V的直流电压供电，无需使用散热片，输出电流可达15A。图1是实际控制器TEC18V15AD的照片。 控制器TEC18V15A允许分别设置设定点温度、最大输出电压幅值和最大输出电流幅值。这三个设置是三个控制回路（恒温、恒流和恒压）的输入参数。在达到最大输出电压幅值或最大输出电流幅值之前，温度回路处于控制状态。当达到最大输出电压幅值时，无论是在TEC两端输出正值还是负值，电压回路将接管控制，控制器将向TEC输出恒定电压；当达到最大输出电流幅值时，电流回路将接管控制，控制器将向TEC输出恒定输出电流。最高输出电压幅值受最大电源电压限制，最大输出电流幅值为15A。 温度信号可以通过使用以下三种温度传感器之一获得：热敏电阻、RTD或温度传感器IC。使用热敏电阻时，设定点温度范围由三个电阻组成的外部温度网络确定。为了减少注入热敏电阻的电流，以减少自热效应引起的误差，注入电流以脉冲模式提供，与连续电流相比，电流降低了10倍。 这款TEC控制器的一个先进特性是，它配备了智能自动PID控制微处理器，可实时自动感应和补偿热负载，无需外部组件形成补偿网络，也无需繁琐地对负载进行网络微调。带有自动PID的TEC控制器，DIP封装的型号为TEC18V15ADAPID，SMT封装的型号为TEC18V15ASAPID。 保守的用户仍然可以选择使用传统的模拟补偿网络。与过去一样，它需要一次性预调网络以匹配热负载，但能提供可靠且高精度的控制。对于固定热负载应用，传统模拟补偿可能是一个不错的选择，而对于热负载可变或类型众多的应用，自动PID控制更合适。 图2是控制器的顶视图，显示了引脚名称和位置。共有32个引脚，间距为2mm。左侧的所有引脚用于控制输入或指示输出信号；右侧的所有引脚用于电源输入或输出。 热敏电阻输入端有一个热敏电阻线性化电路，使温度输出电压与实际热敏电阻温度更成线性比例。还有一个电压反相电路，由于热敏电阻具有负温度系数，该电路使温度输出电压与温度成正比。这两个电路合称为温度测量电路。见图6。 设定点温度电压和代表实际温度的电压被发送到误差放大器。回路中插入了一个补偿网络，以阻止热负载相位延迟效应引起的控制器振荡。因此，补偿网络必须满足驱动特定热负载的需求。为简化调节，该TEC控制器的评估板提供了一个可调补偿网络。评估板应用笔记中提供了如何针对热负载调节补偿网络的详细指南。

• 全球首款内置自动PID补偿网络的TEC控制器模块
• 输入电压范围：5.5V ~ 18V
• 输出电压范围：−14.4V ~ 14.4V
• 当V_VPS = 18V时
• 输出电流范围：0 ~ 15A
• 高效率：> 92%
• 当V_VPS = 18V且V_TEC = 8V且I_TEC = 15A时
• 高温度稳定性：< ±0.001℃
• 降低热敏电阻注入电流：< 1µA
• 连续双向输出
• 可编程输出电流和电压限制
• 提供TEC温度、电流和电压信号
• 可选温度传感器类型：热敏电阻、RTD或温度传感器IC
• 高可靠性且零EMI
• 紧凑尺寸：35.96 × 35.96 × 8.2 (mm)
• 100%无铅（Pb）且符合RoHS标准

高效驱动高功率TEC模块，无需手动调节补偿网络。
