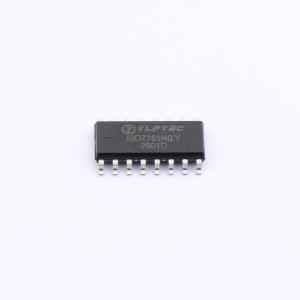

ISO7761N0-Y
六通道隔离器-窄体
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 六通道数字隔离器,电容隔离，SOP16封装
- 品牌名称
- YLPTEC(易川)
- 商品型号
- ISO7761N0-Y
- 商品编号
- C53446576
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.2495克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 5 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | 低电平 | |
| 隔离电压(Vrms) | - |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 250kV/us | |
| 传播延迟(tpd) | - | |
| 功能特性 | - | |
| 工作电压(VCCA) | 2.5V~5.5V | |
| 工作电压(VCCB) | 2.5V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
ISO776X 是高性能六通道数字隔离器，采用二氧化硅 (SiO₂) 绝缘栅，支持高达 5.7kVrms 的隔离电压。该数字隔离器用于两个不同电源域之间的通信，以防止数据总线或其他电路上的噪声电流进入本地接地，或干扰及损坏敏感电路。ISO776X 具有多达六路正向通道或三路反向通道。如果输入功率或信号出现损失，ISO776X1 默认输出高电平，而 ISO776X0 默认输出低电平。该器件能够以较低的功耗实现高电磁抗扰度和低辐射。ISO776X 采用创新性芯片设计和布局，显著增强了器件电磁兼容性，可满足系统级 ESD、EFT、浪涌和辐射方面的合规要求。ISO776X 系列芯片同时支持 SOIC - 16 宽体及窄体封装。
商品特性
- 安全相关认证：
- DIN VDE V 0884 - 11: 2017 - 01
- 符合 UL 1577 组件认证
- CSA 认证，符合 IEC 60950 - 1、IEC 62368 - 1、IEC 61010 - 1 和 IEC 60601 - 1 终端设备标准
- 符合 GB4943.1 - 2022 的 CQC 认证
- 符合 EN 60950 - 1、EN 62368 - 1 和 EN61010 - 1 标准的 TUV 认证
- 增强电磁兼容性 (EMC)：
- 系统级 ESD、EFT、浪涌抗扰性
- ±8kV IEC 61000 - 4 - 2 跨隔离栅接触放电保护
- 低辐射
- 数据率：高达 150Mbps
- 宽电源电压范围：2.5V ~ 5.5V
- 工作环境温度范围：-40°C ~ 125°C
- 稳健可靠的隔离栅：
- 40 年以上的预期使用寿命
- 高达 5kVRMS 隔离额定值
- 高达 8kV 浪涌能力
- ±250kV/μs 典型 CMTI
- 默认输出高电平和低电平选项
- 低功耗，1Mbps 时每通道的电流典型值为 1.5mA
- 低传播延迟：典型值为 9ns（由 5V 电源供电）
- SOIC - 16 封装（宽体和窄体）
应用领域
- 工业自动化
- 新能源汽车
- 光伏逆变器
- 电机控制
- 隔离式 SPI
- 通用多通道隔离
