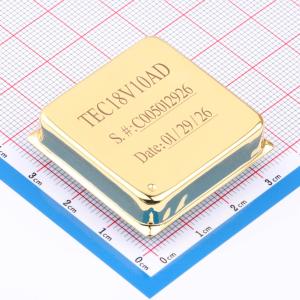

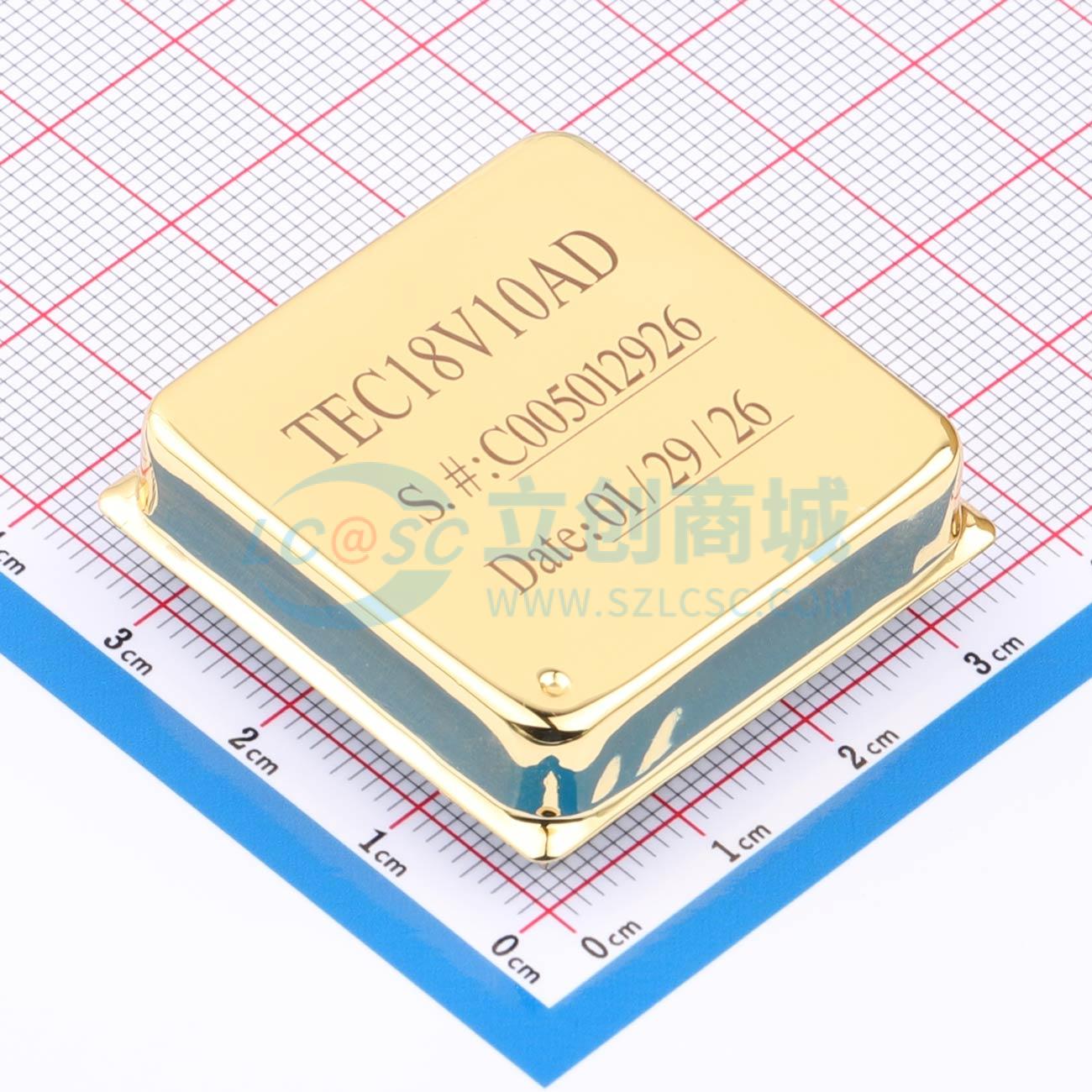

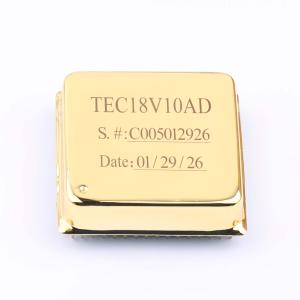

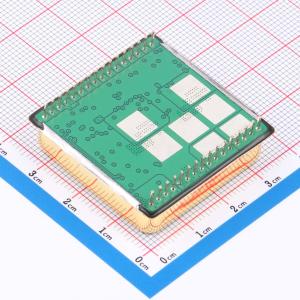

TEC18V10A

热电冷却器（TEC）是一种固态半导体器件，能够对热负载进行冷却或加热。通过调节流经TEC的电流大小和极性，该器件可以从负载吸收热量（冷却）或向负载释放热量（加热）。 我们的TEC控制器旨在通过向TEC提供精确调节的电流来完成此任务，确保对目标热负载进行稳定、准确和响应迅速的温度控制。 TEC18V10AD控制器专门设计用于管理TEC的运行，将目标物体的温度保持在设定值附近的精确范围内。这种高水平的温度控制是通过调节提供给TEC的电流方向和大小来实现的。该控制器的直流输入电压在5.5V至18V之间，能够提供高达10A的电流，而无需额外的散热器。 使用此控制器很容易。图3是使用该TEC控制器的简化原理图。它由电源、温度设定电位器、TEC组件、如果使用外部补偿网络则还包括一些无源组件以及控制器组成。图4展示了使用该控制器的步骤。 该控制器的核心部分由三个控制回路组成：热回路、电流回路和电压回路。在达到或触及限制之前，TEC由温度回路控制，其中目标物体的实际温度会跟随代表设定点温度的预设值或随时间变化的值。TEC控制器TEC18V10AD允许分别为目标物体设置设定点温度、冷却和加热的最大输出电流和电压。这三个设置是三个控制回路（恒温、恒流和恒压）的输入参数。在达到输出电压或输出电流限制之前，温度回路处于控制状态。当达到电压或电流限制时，控制器将分别向TEC输出恒定电压或电流，并覆盖恒温回路。除了预设的限制值外，最大输出电压幅度还受电源电压的限制，最大允许输出电流幅度为10A。 该控制器可以适配常用的三种类型的温度传感器来感测目标物体的温度：热敏电阻、RTD或温度传感器IC，其中热敏电阻由于其高灵敏度、小尺寸和低成本而最常用。当使用热敏电阻时，设定点温度范围由由三个电阻组成的外部温度网络确定。 该TEC控制器的一个先进特性是它配备了一个由微处理器实现的智能自动PID控制器，该控制器可以实时自动感应和补偿热负载特性，无需外部组件来形成补偿网络，也无需繁琐地针对负载微调网络。带有自动PID的TEC控制器的DIP封装型号为TEC18V10ADAPID。 保守的用户仍然可以选择使用传统的模拟补偿网络。与过去一样，它需要一次性预调网络以匹配热负载，但能提供可靠和高精度的控制。对于固定热负载应用，传统模拟补偿可能是一个不错的选择，而对于具有可变或多种类型热负载的应用，自动PID控制更合适。 控制器共有32个引脚，间距为2mm。左侧的所有引脚用于控制输入或指示输出信号；右侧的所有引脚用于电源输入或输出。 在热敏电阻输入处，有一个用于热敏电阻的线性化电路，以使温度输出电压与实际热敏电阻温度更成线性比例。还有一个电压反相电路，由于热敏电阻具有负温度系数，该电路使温度输出电压与温度成正比。

• 全球首款具备自动PID补偿网络的TEC控制器模块
• 电源电压：5.5V ± 18V
• 最大驱动电流：±10A @ VPS = 5.5V ~ 18V
• 轨到轨输出电压：0 ~ ±VPS
• 高效率：> 90% @ VPS = 18V & VTEC = 9V & ITEC = 10A
• 高温度稳定性：< ±0.001°C
• 底部有散热垫，散热效果更好
• 可编程输出电流和电压限制
• PWM平滑连续输出电流
• 可接受多种类型的温度传感器：热敏电阻、RTD和温度传感器IC
• 高可靠性且无电磁干扰
• 紧凑尺寸：1.42×1.42×0.32英寸（36×36×8.2mm）
• 无铅且符合RoHS标准

控制高功率TEC模块，以高效率实现高温度稳定性。
