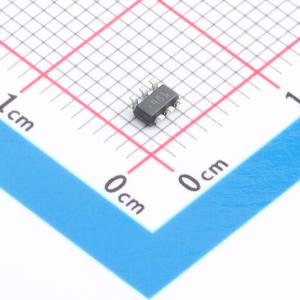

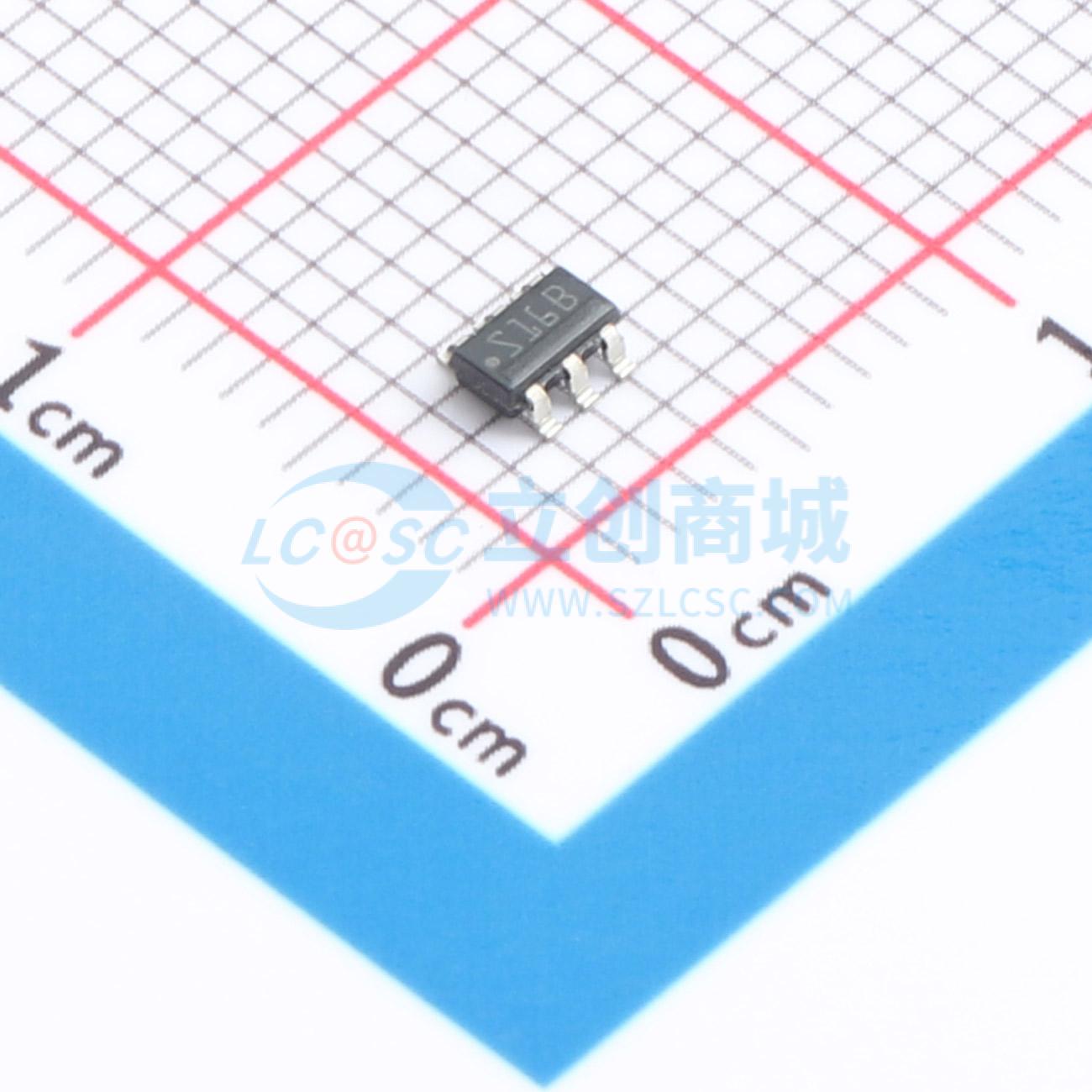

温馨提醒：图片仅供参考，商品以实物为准
LM2766M6/NOPB
升压型 20mA 1.8V~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2766 200kHz 开关电容倍压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2766M6/NOPB
- 商品编号
- C543044
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1.8V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 20mA | |
| 开关频率 | 200kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | - | |
| 静态电流(Iq) | 350uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | - |
商品概述
LM2766是CMOS电荷泵电压转换器，可作为倍压器工作，输入电压范围为1.8V至5.5V。该电路使用两个低成本电容和一个二极管，可提供最高20mA的输出电流。LM2766以200-kHz开关频率工作，可降低输出电阻和电压纹波。LM2766的工作电流仅为350 μA，大多数负载下工作效率大于90%，典型关断电流为0.1μA，可为电池供电系统提供理想性能。该器件采用SOT-23 6引脚封装。
商品特性
- 可将输入电源电压翻倍
- 采用SOT-23 6引脚封装
- 典型输出阻抗为20Ω
- 20mA输出时典型转换效率为90%
- 典型关断电流为0.1μA
应用领域
- 手机
- 寻呼机
- PDA
- 运算放大器电源
- 接口电源
- 手持式仪器
