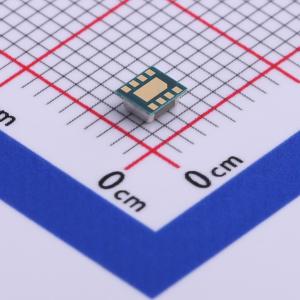

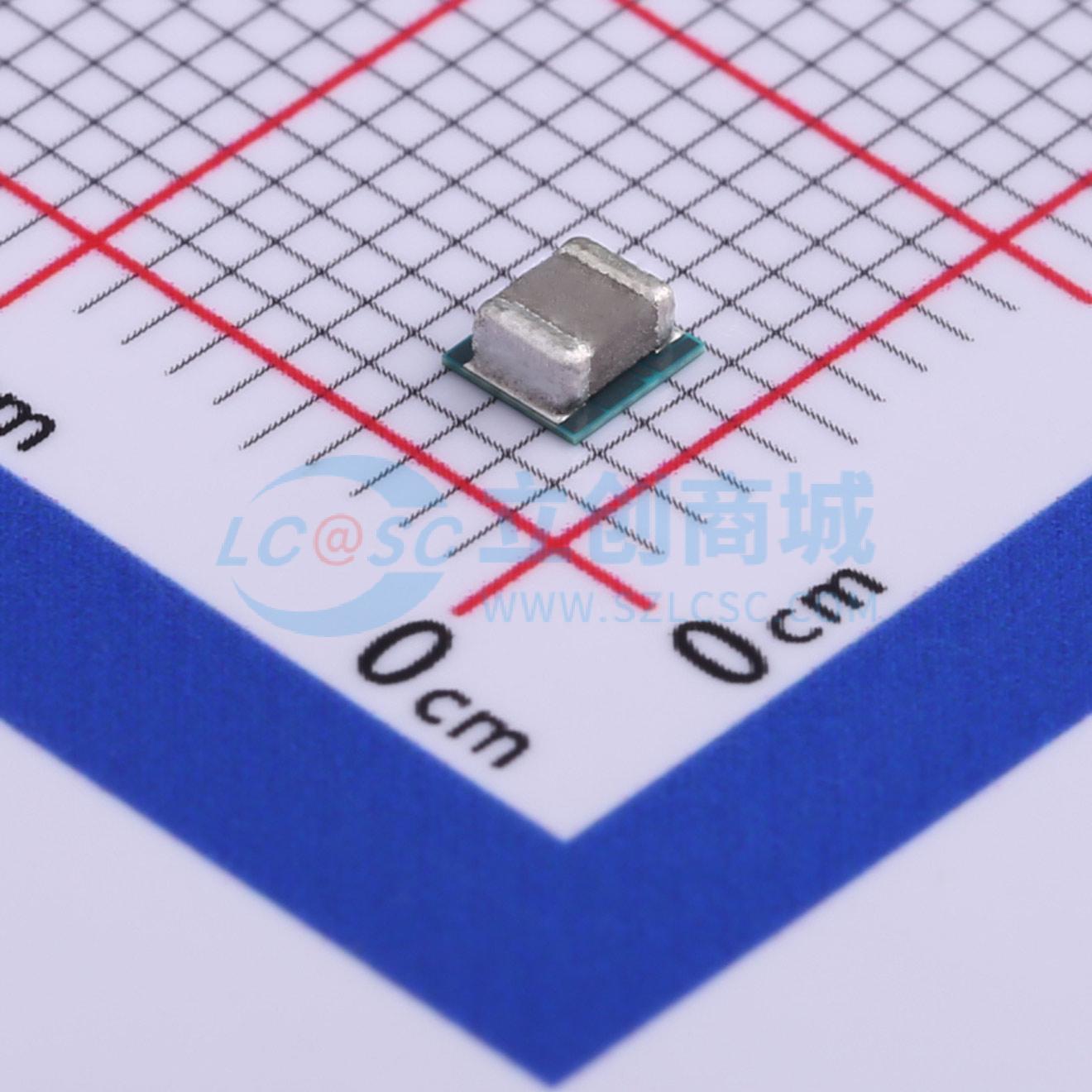

TPS82140SILR
17V输入2A降压转换器模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS82140 是一款 17V 输入 2A 降压转换器 MicroSiP™ 模块,采用 3.0mm x 2.8mm x 1.5mm 小尺寸封装,集成同步降压转换器和电感,简化设计,减少外部组件,节省 PCB 面积。支持 PWM 和 Power Save Mode 操作模式,具有 20µA 的低静态电流,可调输出电压范围为 0.9V 至 6V,工作温度范围为 -40°C 至 125°C。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS82140SILR
- 商品编号
- C544385
- 商品封装
- USIP-8(3x2.8)
- 包装方式
- 编带
- 商品毛重
- 0.083克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~17V | |
| 输出电压 | 900mV~6V | |
| 输出电流 | 2A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+110℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 20uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS82140是一款17V输入、2A降压转换器MicroSiP™电源模块，针对小尺寸解决方案和高效率进行了优化。该模块集成了同步降压转换器和电感器，以简化设计、减少外部元件并节省PCB面积。低矮且紧凑的解决方案适用于通过标准表面贴装设备进行自动化组装。 为了实现效率最大化，转换器以PWM模式运行，标称开关频率为2.0MHz，并在轻负载电流时自动进入节能模式运行。在节能模式下，器件的静态电流通常为20μA。采用DCS-Control™拓扑结构，该器件可实现出色的负载瞬态性能和精确的输出电压调节。
商品特性
- 3.0mm x 2.8mm x 1.5mm MicroSiP™封装
- 3.0V至17V输入范围
- 2A连续输出电流
- DCS-Control™拓扑结构
- 轻载效率的节能模式
- 20μA工作静态电流
- 0.9V至6V可调输出电压
- 100%占空比实现最低压降
- 电源正常输出
- 带跟踪功能的可编程软启动
- 热关断保护
- 与TPS82130和TPS82150引脚兼容
- -40℃至125℃工作温度范围
- 使用WEBENCH电源设计器基于TPS82140创建定制设计
应用领域
- 工业应用
- 电信和网络应用
- 固态硬盘
- 反相电源
