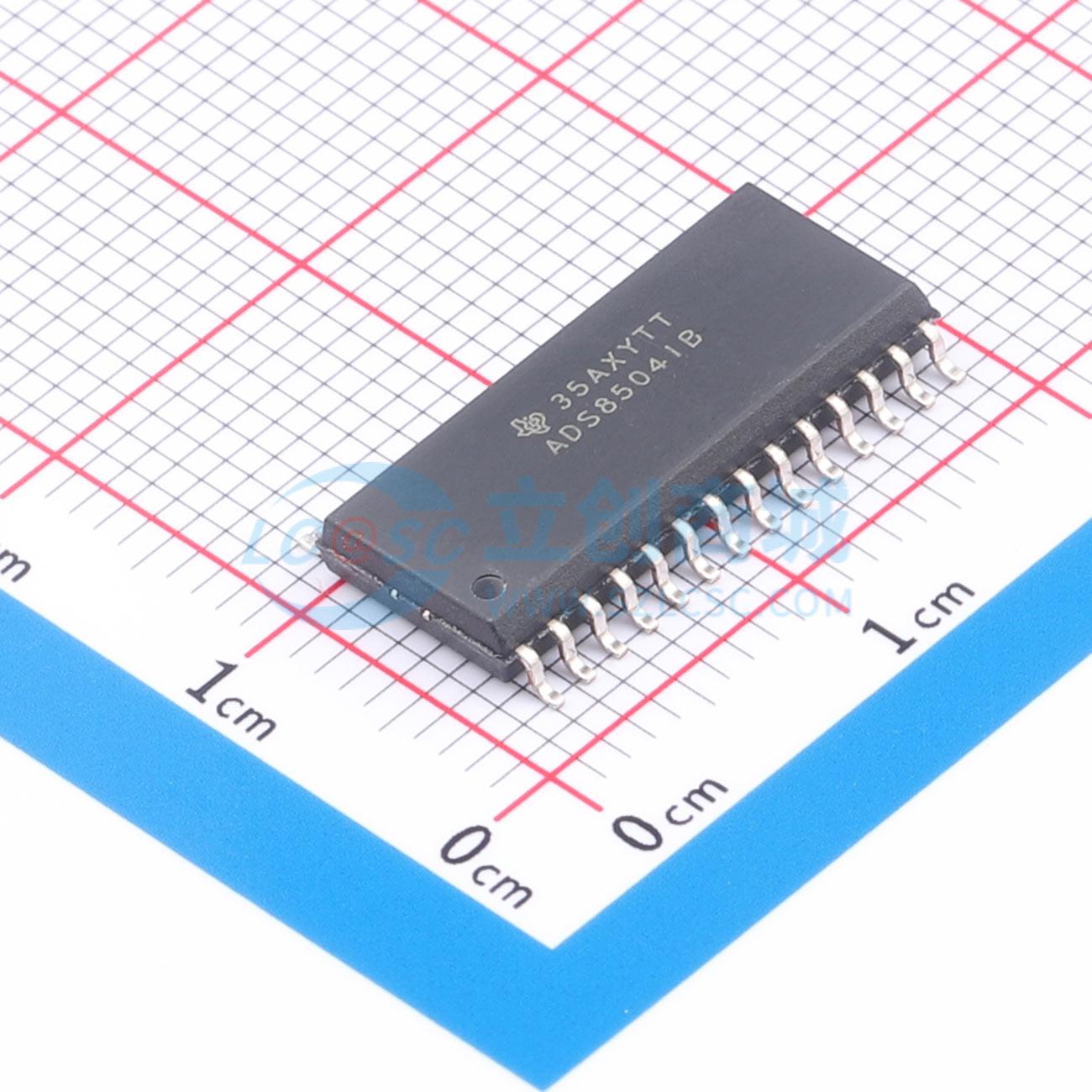

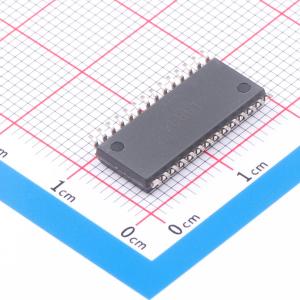

ADS8504IBDWR
12位 250KSPS 采样CMOS模拟到数字转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS8504 具有并行接口 2.5V 内部基准的 12 位 250kHz CMOS 模数转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8504IBDWR
- 商品编号
- C544389
- 商品封装
- SOIC-28-300mil
- 包装方式
- 编带
- 商品毛重
- 1.113824克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 250kHz | |
| 通道数 | - | |
| 工作电压 | 5V | |
| 接口类型 | 并行 | |
| 差分输入 | 否 | |
| 积分非线性 | 0.45LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 73dB | |
| 时钟/振荡器 | 内置;外置 | |
| 基准电压源 | 内置;外置 | |
| 基准电压源温漂 | 8ppm/℃ | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR |
商品概述
ADS8504是一款采用先进CMOS结构的完整12位采样A/D转换器。它包含一个基于电容的完整12位逐次逼近寄存器(SAR)A/D转换器,带有采样保持(S/H)电路、基准源、时钟、供微处理器使用的接口和三态输出驱动器。 ADS8504在全温度范围内的采样速率为250 kHz。精密电阻提供了行业标准的±10 V输入范围,而创新的设计使其能够在单一+5 V电源下工作,功耗低于100 mW。 ADS8504采用28引脚SOIC封装,可在工业级-40°C至85°C温度范围内完全正常工作。
商品特性
- 250 kHz采样速率
- 标准±10 V输入范围
- 输入频率为45 kHz时,信纳比(SINAD)为73 dB
- 最大积分非线性(INL)为±0.45 LSB
- 最大微分非线性(DNL)为±0.45 LSB
- 12位无失码
- 双极性零误差为±1 LSB
- 双极性零误差漂移为±0.4 ppm/°C
- 单一5 V电源供电,引脚与ADS7804/05(低速)和16位ADS8505兼容
- 可使用内部或外部基准源
- 全并行数据输出
- 采样速率为250 ksps时,典型功耗为70 mW
- 28引脚SOIC封装
应用领域
- 工业过程控制
- 数据采集系统、数字信号处理
- 医疗设备、仪器仪表
