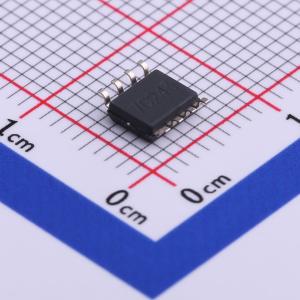

温馨提醒：图片仅供参考，商品以实物为准
LM2904AVQDR
行业标准双路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2904V 工作温度范围为 -40°C 至 125°C 的双通道、30V、700kHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2904AVQDR
- 商品编号
- C543047
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 700kHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电流(Ios) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 350uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | EMI滤波/RF抑制 |
商品概述
LM358B和LM2904B是行业标准运算放大器LM358和LM2904的下一代版本，每个器件包含两个36V高压运算放大器，为成本敏感型应用提供价值，具备增强型特性可简化电路设计，集成相关防护滤波器件可应用于更严苛、更具环境挑战性的场景，可提供多种封装类型。
商品特性
- B、BA版本电源电压范围为3V~36V
- B、BA版本单通道静态电流为300μA，单位增益带宽为1.2MHz
- 共模输入电压范围包含接地，支持近地直接感测
- 25℃时，BA版本最大输入失调电压为2mV，A、B版本最大输入失调电压为3mV
- 典型低失调电压为300μV，具备高差分输入电压能力
- B、BA版本内部集成射频和EMI滤波器
- 具备单位增益稳定性，静态电流低
- ESD防护可达2kV HBM
- 可提供微型封装SOT23-8以及行业标准封装SOIC、TSSOP、VSSOP
应用领域
- 商用网络和服务器电源单元
- 多功能打印机
- 电源和移动充电器
- 各类电机控制，包括交流感应、有刷直流、无刷直流、高压、低压、永磁和步进电机
- 台式计算机和主板
- 室内外空调
- 洗衣机、烘干机和冰箱
- 交流逆变器、串式逆变器、中央逆变器和变频器
- 不间断电源
- 电子销售点系统
