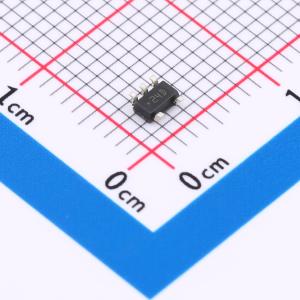

温馨提醒：图片仅供参考，商品以实物为准

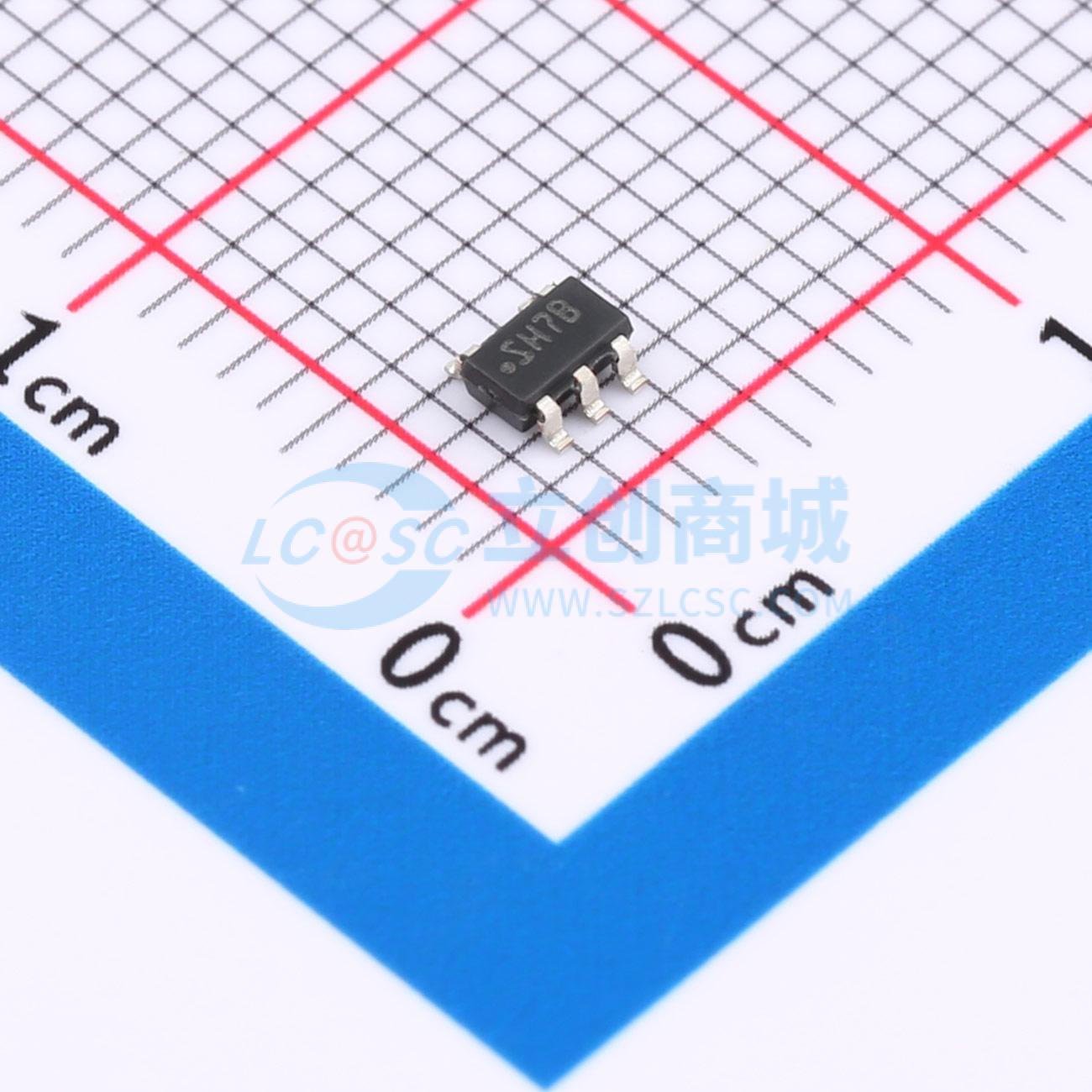

LMR10510XMFX/NOPB

采用SOT - 23和WSON封装的5.5V输入电压、1A降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR10510 采用 SOT-23 封装的 3V 至 5.5V、1A 降压直流/直流开关稳压器
品牌名称: TI(德州仪器)
商品型号: LMR10510XMFX/NOPB
商品编号: C543064
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

LMR10510稳压器是一款采用5引脚SOT - 23和6引脚WSON封装的单片、高频PWM降压直流/直流转换器。它提供所有有效功能，从而在尽可能最小的PCB区域内提供具有快速瞬态响应和精确调节功能的本地直流/直流转换。LMR10510具有内部补偿功能，因此易于使用且只需要少量外部组件。该器件能够通过采用内部130mΩ PMOS开关来驱动1A负载，从而实现最佳的功率密度。控制电路可实现低至30ns的导通时间，从而在整个3V至5.5V输入电压工作范围内支持低至0.6V的最小输出电压的出色高频转换。 LMR10510是一款可提供1A负载电流的恒定频率PWM降压稳压器IC。稳压器的预设开关频率为1.6MHz或3MHz。这种高频率使LMR10510能够与小型表面贴装电容器和电感器一起运行，从而最大限度减小直流/直流转换器所需的布板空间。尽管工作频率很高，但仍可以轻松实现高达93%的效率。包括外部关断功能，该功能具有30nA的超低待机电流。LMR10510利用电流模式控制和内部补偿在各种运行条件下提供高性能调节。其他功能包括用于减小浪涌电流的内部软启动电路、逐脉冲电流限制、热关断和输出过压保护。

商品特性

输入电压范围：3V至5.5V
输出电压范围：0.6V至4.5V
输出电流高达1A
1.6MHz (LMR10510X) 和3MHz (LMR10510Y) 开关频率
低关断IO：30nA典型值
内部软启动
内部补偿
电流模式PWM操作
热关断
SOT - 23 (2.92×2.84×1mm) 和WSON (3×3×0.8mm) 封装
微型整体解决方案降低了系统成本
使用LMR10510并借助WEBEN Γ(CH电源设计器创建定制设计方案

应用领域

从3.3V和5V电源轨到负载点的转换
空间受限型应用
电池供电类设备
工业分布式电源应用
功率计
便携式手持仪器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~5.5V
	输出电压	600mV~4.5V
	输出电流	1A
	开关频率	1.6MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3.3mA
	开关管(内置/外置)	内置
	输出类型	可调
