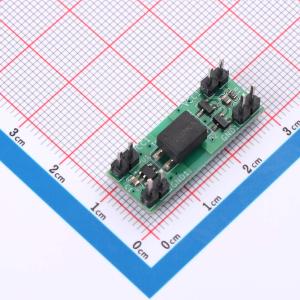

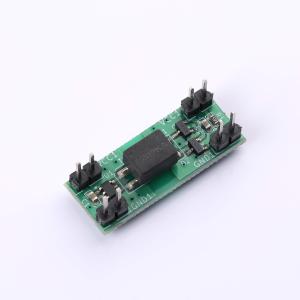

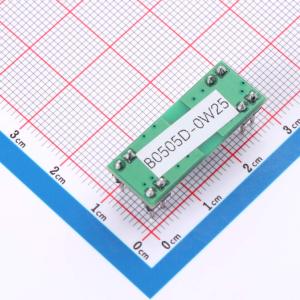

B0505D-0W25-6503S-2202KA
5V 输入, 5V 输出 0.25W 隔离电源方案
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMP6503S+ 2202KA 是一款小型化的隔离电源方案。芯片具有三段频率选频功能，每个频段内都集成了扩频时钟，在多相供电场景下，可以提供进一步降低 EMI 辐射。驱动器芯片和变压器配合必要的容阻和整流二极管，可以实现5V输入, 5V输出50mA的隔离非稳压电源。该方案可以实现非常紧凑的方案，PCB板占用面积小，适合隔离 485、隔离 CAN、和隔离 ADC 供电，特别是空间限制大的场合。
- 品牌名称
- coileasy(线易)
- 商品型号
- B0505D-0W25-6503S-2202KA
- 商品编号
- C53325287
- 包装方式
- 盒装
- 商品毛重
- 9.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 开放型 | |
| 输出通道数 | 1 | |
| 输出功率 | 250mW | |
| 工作电压(Vin) | 5V | |
| 转换效率 | 76.1% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 50mA | |
| 最大容性负载 | - | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 212kHz；500kHz | |
| 静态电流 | - | |
| 纹波噪声 | 110.6mVp-p | |
| 长度 | 34.6mm | |
| 宽度 | 10.8mm | |
| 高度 | - | |
| 稳压类型 | 非稳压型 |
商品概述
CMP6503S + 2202KA 是一款小型化的隔离电源方案。芯片具有三段频率选频功能，每个频段内都集成了扩频时钟，在多相供电场景下，可进一步降低 EMI 辐射。驱动器芯片和变压器配合必要的容阻和整流二极管，可实现 5V 输入、5V 输出 50mA 的隔离非稳压电源。该方案非常紧凑，PCB 板占用面积小，适合隔离 485、隔离 CAN 和隔离 ADC 供电，特别是空间限制大的场合。
商品特性
- 长期短路保护和自恢复功能
- 集成过流和过温检测和保护功能
- 三段频率选频功能，每个频段内均有扩频时钟功能
- 效率高，空载低至 3mA
- 隔离电压 2500VAC
