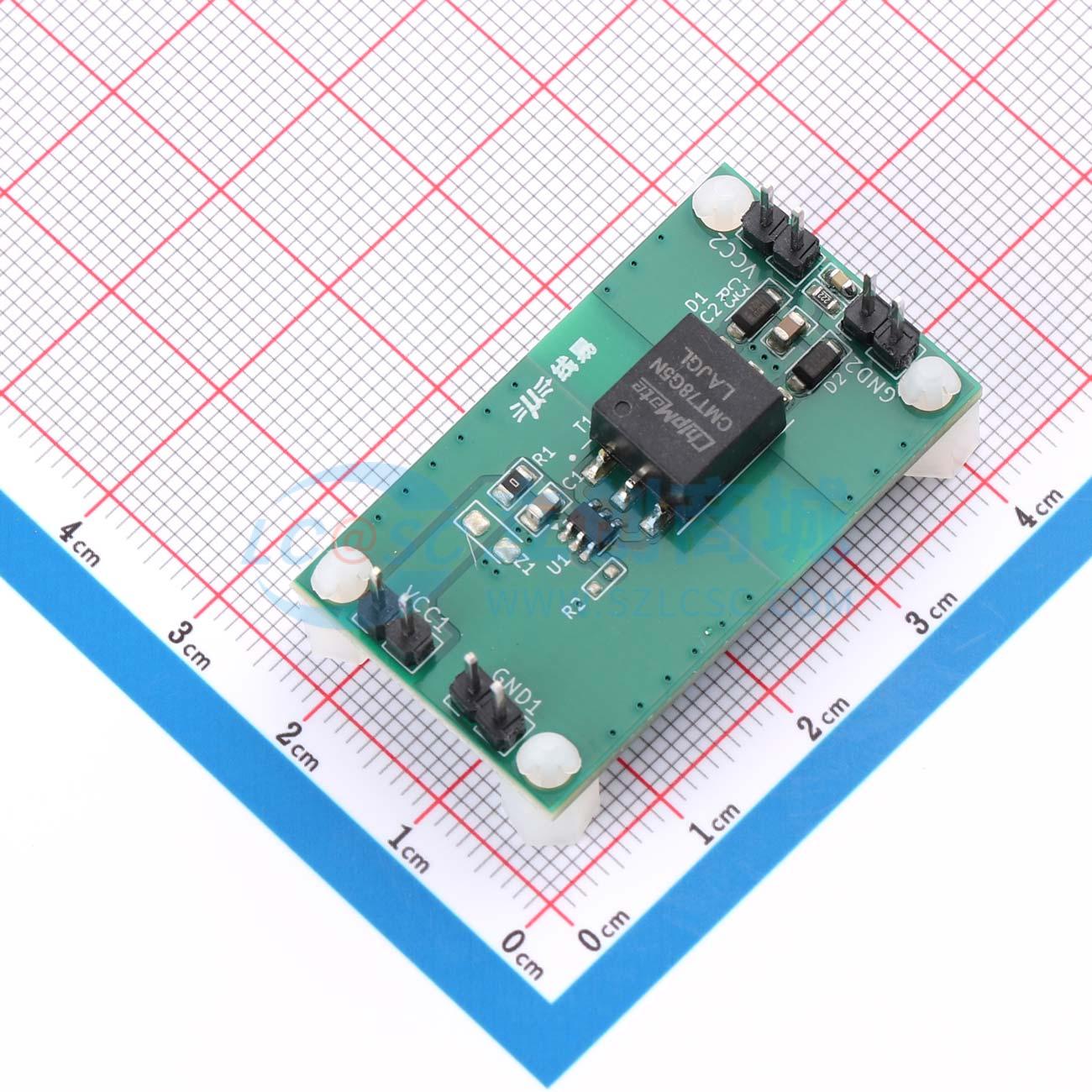

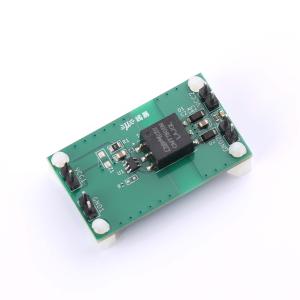

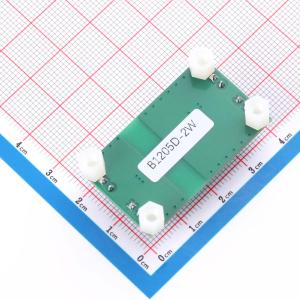

B1205D-2W-6713R-78G5N
12V 输入, 5V 输出 2W 隔离电源方案
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMP6713R+ CMT78G5N 是一款小型化的隔离电源方案。驱动器芯片和变压器配合必要的容阻和整流二极管，可以实现 12V 输入, 5V 输出 2W 的隔离非稳压电源。
- 品牌名称
- coileasy(线易)
- 商品型号
- B1205D-2W-6713R-78G5N
- 商品编号
- C53325289
- 商品封装
- SMD,23x9.6mm
- 包装方式
- 盒装
- 商品毛重
- 12.444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 开放型 | |
| 输出通道数 | 1 | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 12V | |
| 转换效率 | 86% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 400mA | |
| 最大容性负载 | - | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 240kHz | |
| 静态电流 | - | |
| 纹波噪声 | 70.5mVp-p | |
| 长度 | 23mm | |
| 宽度 | 9.6mm | |
| 高度 | - | |
| 稳压类型 | 非稳压型 |
商品概述
CMP6713R + CMT78G5N 是一款小型化的隔离电源方案。驱动器芯片和变压器配合必要的容阻和整流二极管，可以实现 12V 输入、5V 输出 2W 的隔离非稳压电源。
商品特性
- 短路保护和自恢复功能
- 集成过流和过温检测和保护功能
- 隔离电压 2500VAC
