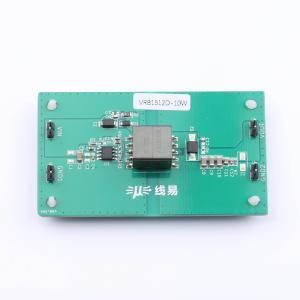

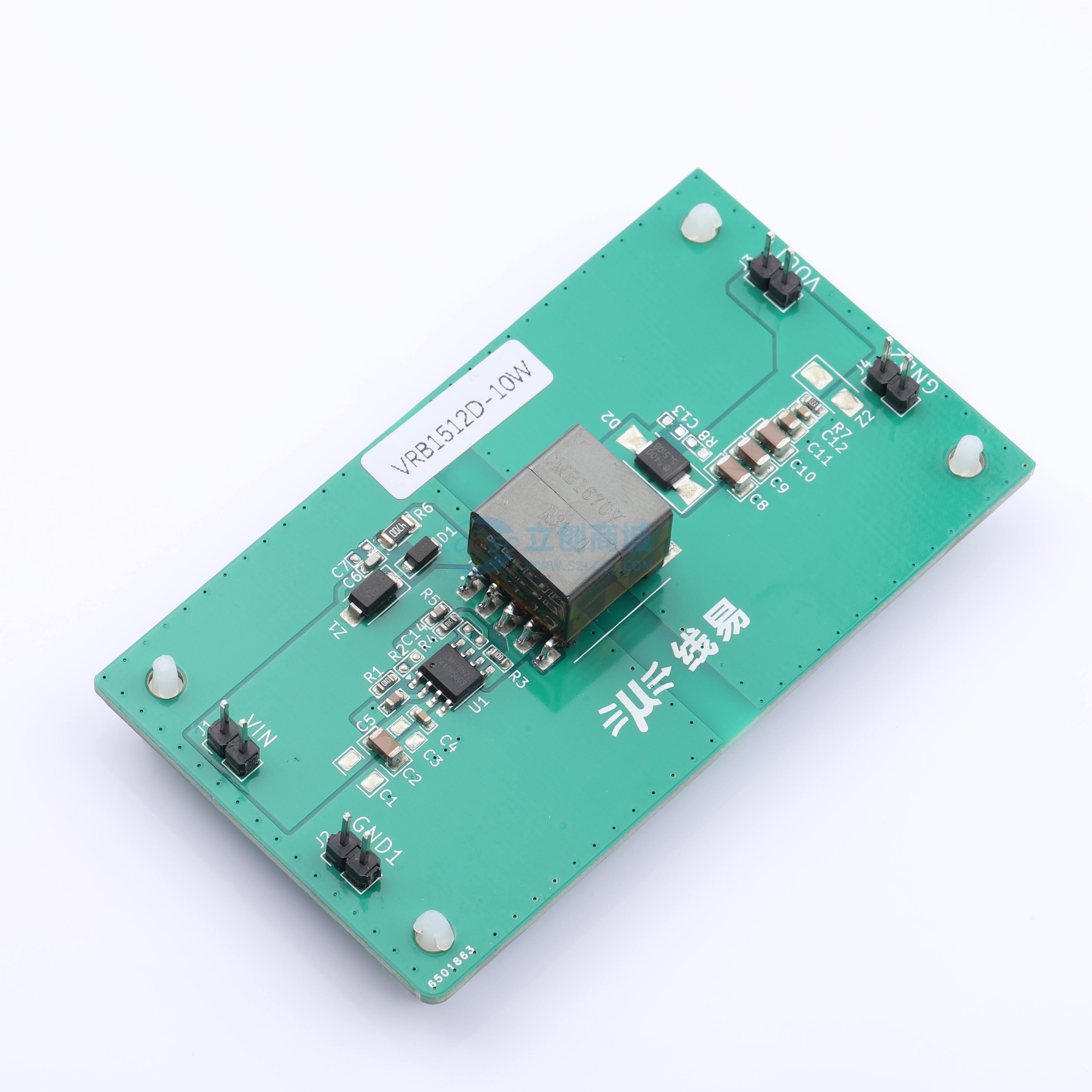

VRB1512D-10W-7892-1670V
12-24V 宽压输入 12V 输出 10W 隔离稳压电源方案
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMP7892+ CMB1670V是一款小型化的隔离电源方案。芯片和变压器配合必要的容阻和整流二极管，可以实现12-24V输入,12V输出10W功率的隔离稳压电源。
- 品牌名称
- coileasy(线易)
- 商品型号
- VRB1512D-10W-7892-1670V
- 商品编号
- C53325292
- 包装方式
- 盒装
- 商品毛重
- 28.486克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 开放型 | |
| 输出通道数 | 1 | |
| 输出功率 | 10W | |
| 工作电压(Vin) | 12V~24V | |
| 转换效率 | 84.2% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 840mA | |
| 最大容性负载 | - | |
| 隔离电压(Vrms) | 3.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | - | |
| 静态电流 | - | |
| 纹波噪声 | 255mVp-p | |
| 长度 | 80mm | |
| 宽度 | 45mm | |
| 高度 | - | |
| 稳压类型 | 稳压型 |
商品概述
CMP7892 + CMB1670V 是一款小型化的隔离电源方案。芯片和变压器配合必要的容阻和整流二极管，可以实现12 - 24V输入、12V输出、10W功率的隔离稳压电源。
商品特性
- 系统无需额外辅助绕组或光耦
- 系统无需额外片外补偿电容
- 支持输出二极管温度补偿
- 隔离电压3500VDC
