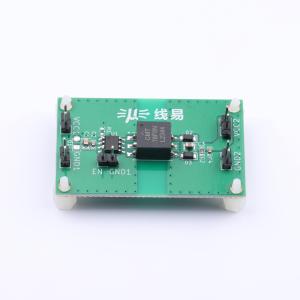

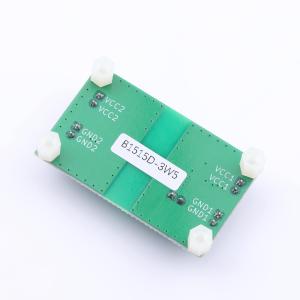

B1515D-3W5-6793RE-78F0N
15V 输入, 15V 输出 3.5W 隔离电源方案
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMP6793RE+ CMT78F0N是一款小型化的隔离电源方案。驱动器芯片和变压器配合必要的容阻和整流二极管，可以实现15V输入,15V输出3.5W功率的隔离非稳压电源。
- 品牌名称
- coileasy(线易)
- 商品型号
- B1515D-3W5-6793RE-78F0N
- 商品编号
- C53325290
- 包装方式
- 盒装
- 商品毛重
- 14.718克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 开放型 | |
| 输出通道数 | 1 | |
| 输出功率 | 3.5W | |
| 工作电压(Vin) | 15V | |
| 转换效率 | 90.6% | |
| 输出电压(Vout) | 15V | |
| 输出电流(最大值) | 260mA | |
| 最大容性负载 | - | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 240kHz | |
| 静态电流 | - | |
| 纹波噪声 | 163.1mVp-p | |
| 长度 | 65mm | |
| 宽度 | 30mm | |
| 高度 | - | |
| 稳压类型 | 非稳压型 |
商品概述

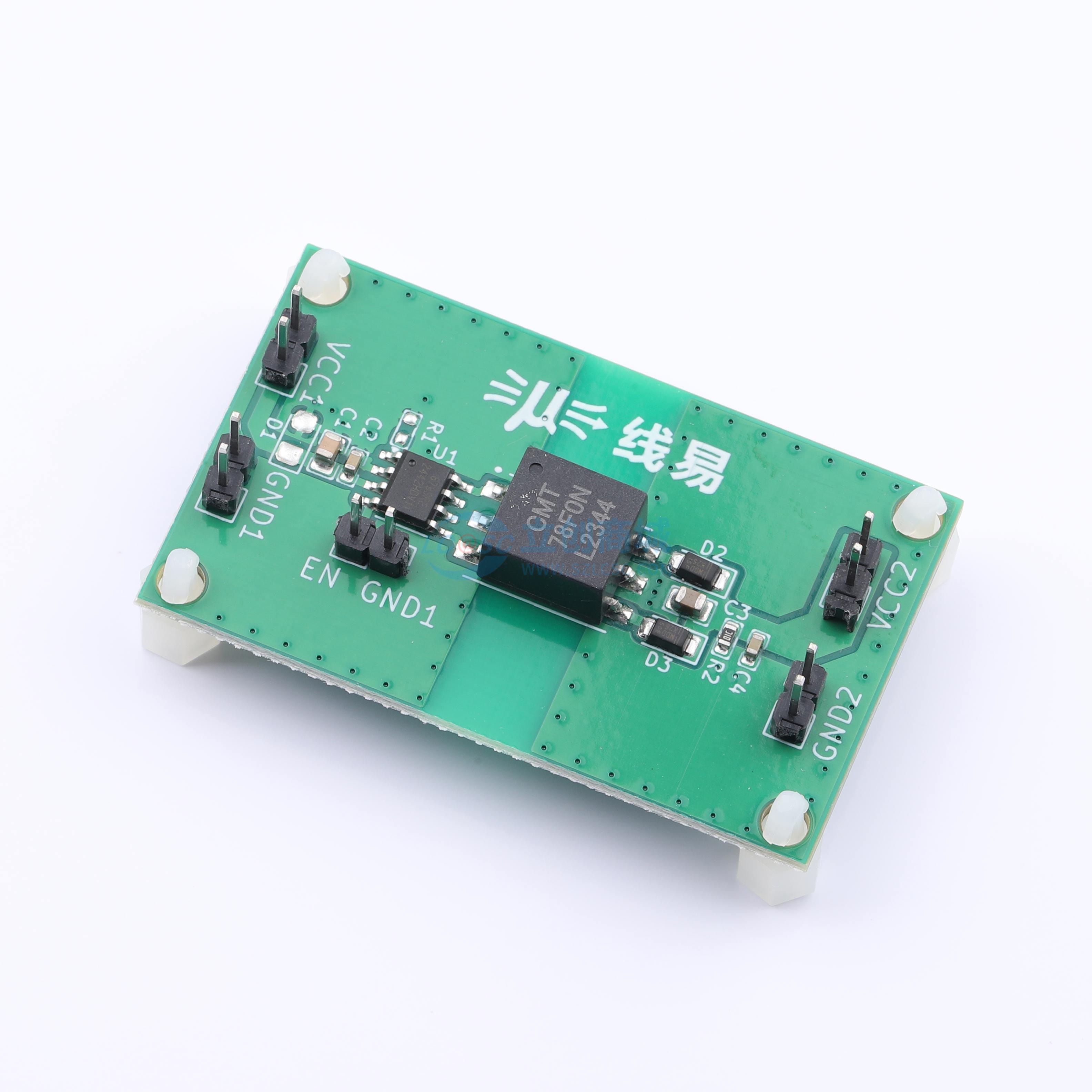

CMP6793RE + CMT78F0N是一款小型化的隔离电源方案。驱动器芯片和变压器配合必要的容阻和整流二极管，可以实现15V输入、15V输出、3.5W功率的隔离非稳压电源。
商品特性
- 短路保护和自恢复功能
- 集成限流、欠压和热关断保护功能
- 转换效率高
- 隔离电压2500VAC
