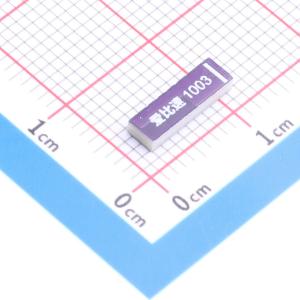

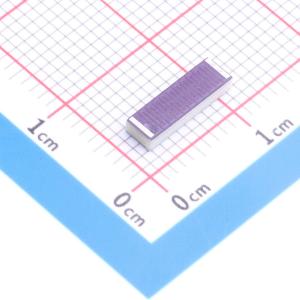

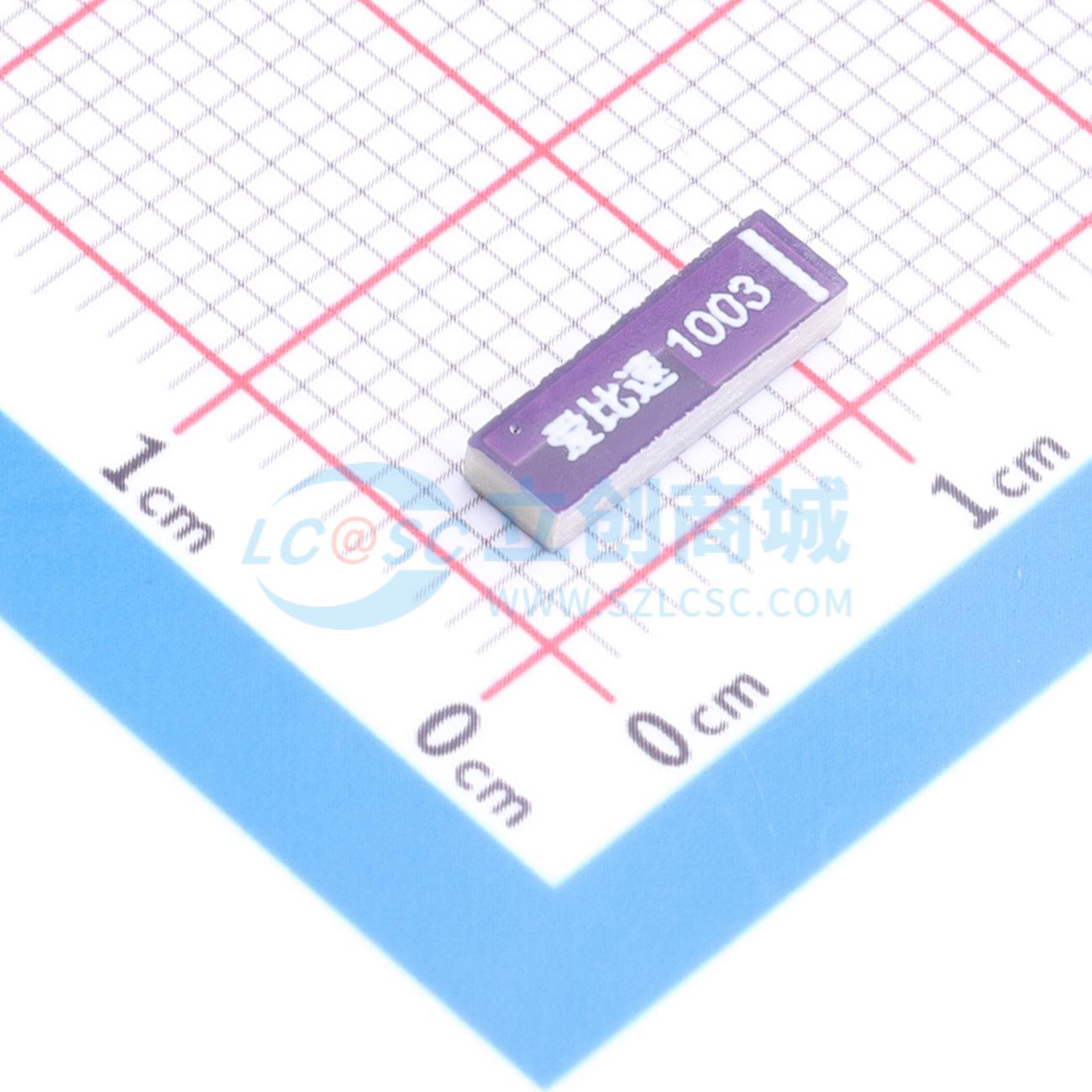

ADGP001
多系统GNSS贴片天线 - L1/B1/E1三频 49.31%高效率 - 10×3×1.6mm SMD封装 - 15×27mm净空区 可定制
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 多系统GNSS贴片天线，SMD封装10×3×1.6mm，GPS L1/北斗B1/伽利略E1，50Ω。适用于精准农业、测绘设备和资产追踪。峰值效率49.31%，驻波比1.5:1，净空区15×27mm，线性极化，-40~85℃。
- 品牌名称
- MyAntenna(摩天射频)
- 商品型号
- ADGP001
- 商品编号
- C53223723
- 商品封装
- SMD,10x3mm
- 包装方式
- 编带
- 商品毛重
- 0.170816克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | 贴片天线 | |
| 中心频率 | 1.5825GHz | |
| 带宽 | 45MHz | |
| 增益 | 0.33dBi |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗 | 50Ω | |
| 驻波比 | 1.5 | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 10mm | |
| 宽度 | 3mm |
商品概述
该产品是一款SMD天线，工作频率覆盖全球导航卫星系统GPS的1560-1605MHz频段。其物理尺寸为10.0×3.0×1.6mm，所需净空区域为15×27mm。
商品特性
- 低剖面设计
- 重量轻
- 易于集成，适用于表面贴装
- 降低成本和缩短上市时间
- 覆盖频段包括GPS L1、伽利略E1和北斗B1
应用领域
- 卫星导航接收器
- 大地测量与测绘
- 精准农业
- 资产与车队追踪
- 手持/便携设备
