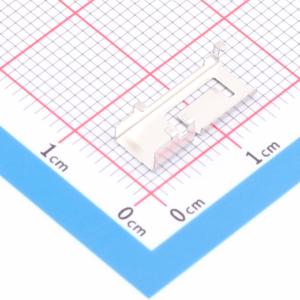

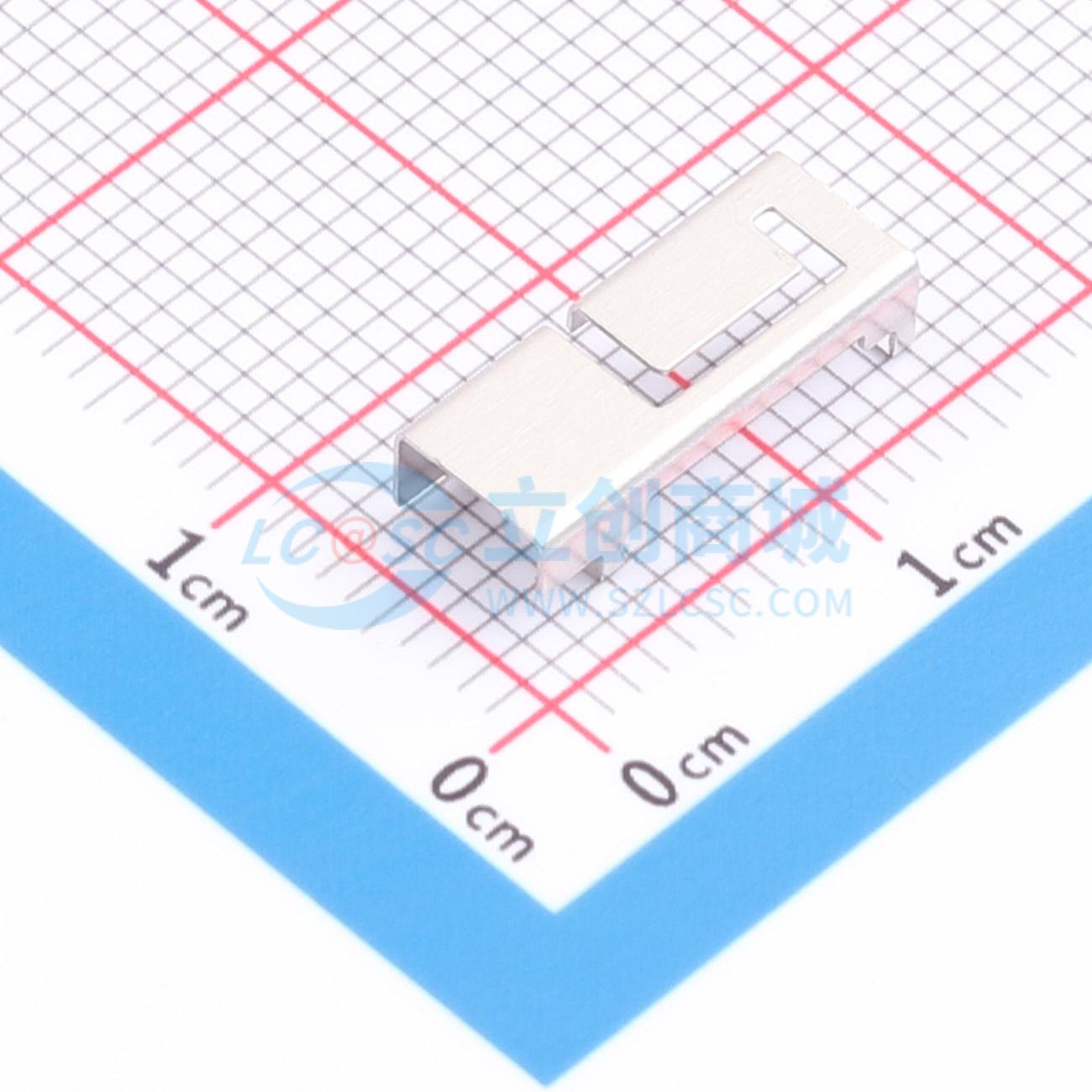

ADWM005
2.4G SMD天线 - 蓝牙/WiFi/ZigBee三模 2.65dBi - 13.75×5.25×3.5mm - 全向辐射 SMT贴装 可定制
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.4GHz多协议金属冲压天线，专为智能家居与物联网设备设计。适用于智能音箱、穿戴设备、工业传感器等应用场景，峰值效率达66.49%，驻波比<2.0。工作温度-40℃至85℃，兼容40×25mm标准接地平面，支持自动化SMT贴装工艺。
- 品牌名称
- MyAntenna(摩天射频)
- 商品型号
- ADWM005
- 商品编号
- C53223724
- 商品封装
- SMD,13.8x5.3mm
- 包装方式
- 编带
- 商品毛重
- 0.4048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 中心频率 | 2.45GHz | |
| 带宽 | 100MHz | |
| 增益 | 2.65dBi | |
| 阻抗 | 50Ω | |
| 功率 | 3W |
| 属性 | 参数值 | |
|---|---|---|
| 驻波比 | 2 | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 13.75mm | |
| 宽度 | 5.25mm | |
| 高度 | 3.5mm |
商品概述
该天线是一款适用于2.4GHz频段的蓝牙、WiFi和Zigbee芯片天线，工作频率为2450±50MHz。其物理尺寸为13.75 × 5.25 × 3.5 mm，采用表面贴装设计，便于集成，有助于降低成本和缩短产品上市时间。
商品特性
- 低剖面
- 重量轻
- 易于集成
- 适用于表面贴装
- 降低成本并缩短上市时间
应用领域
- 智能手机、平板电脑、笔记本电脑
- 智能家居设备
- 物联网设备、可穿戴设备
- 网络设备
- 资产追踪、销售点系统
