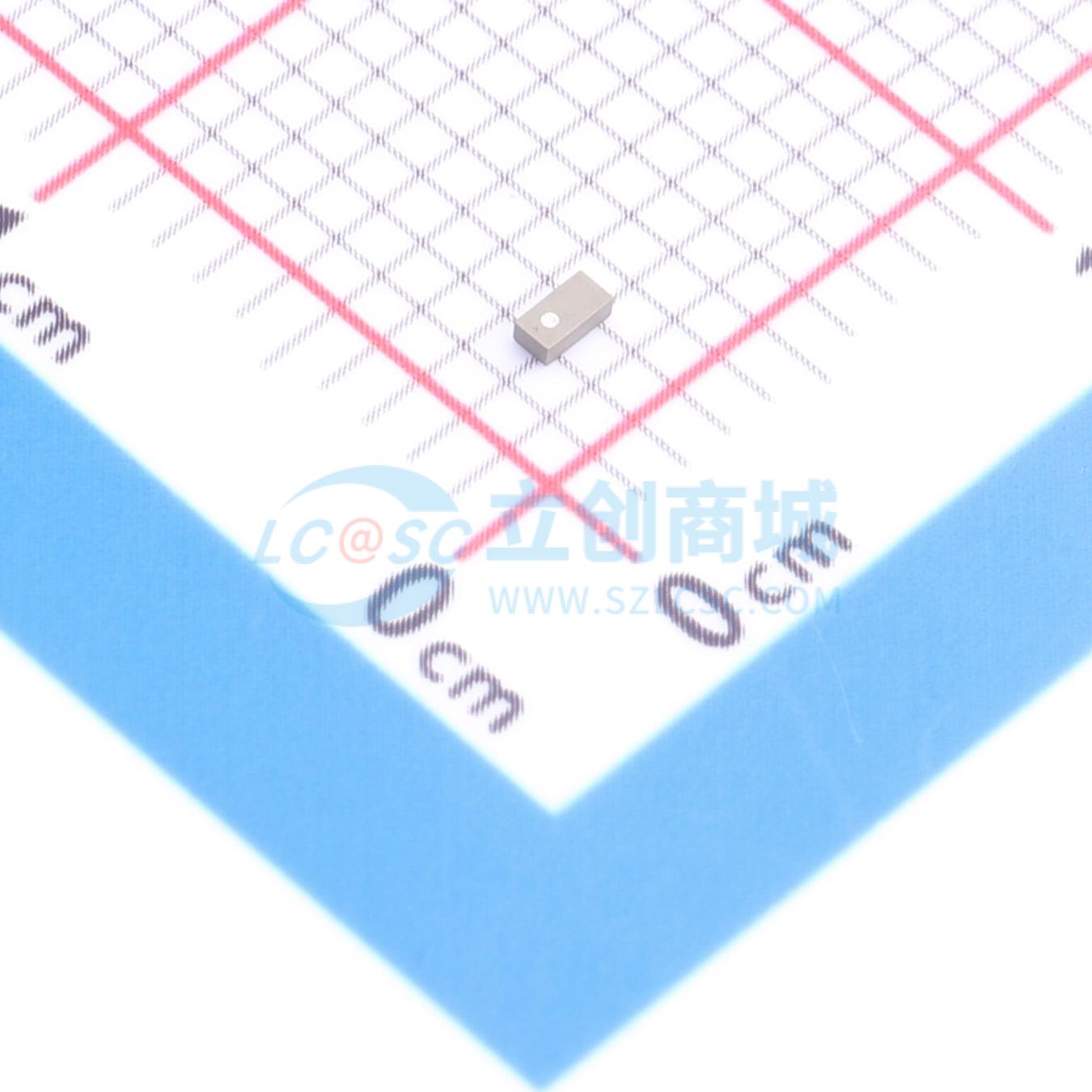

温馨提醒：图片仅供参考，商品以实物为准
ADWH009
2.4G三模芯片天线 1.6x0.8x0.5mm 0.32dBi增益 蓝牙/WiFi/ZigBee 多层陶瓷天线 可定制
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.4G三模芯片天线，SMD-3P封装1.6×0.8×0.5mm，2450MHz，多层陶瓷，50Ω。适用于物联网终端、智能家居及便携医疗设备。增益0.32dBi，效率44.5%，线性极化，匹配蓝牙/WiFi/ZigBee，-40~85℃。
- 品牌名称
- MyAntenna(摩天射频)
- 商品型号
- ADWH009
- 商品编号
- C53223726
- 商品封装
- SMD-3P,1.6x0.8mm
- 包装方式
- 编带
- 商品毛重
- 0.025088克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | 贴片天线 | |
| 中心频率 | 2.45GHz | |
| 带宽 | 100MHz | |
| 增益 | 0.32dBi | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 功率 | 3W | |
| 驻波比 | 5 | |
| 长度 | 1.6mm | |
| 宽度 | 0.8mm | |
| 高度 | 0.5mm |
商品概述
该天线工作频率为2450±50MHz，尺寸为1.6×0.8×0.5 mm，所需净空区为2.5×6.0mm。其评估板工作频率为2450±50MHz，尺寸为50×10×0.8 mm，所需净空区为6.0×2.55 mm。电气性能数据基于自由空间及50mm×10mm×0.8mm的参考接地板测量获得。该天线适用于无铅焊接，回流焊过程中天线温度不得超过250℃。
商品特性
- 低剖面
- 重量轻
- 易于集成
- 适用于表面贴装
- 降低成本并缩短上市时间
应用领域
- 智能手机与平板电脑
- 智能家居设备
- 物联网与可穿戴设备
- 网络设备
- 汽车通信
