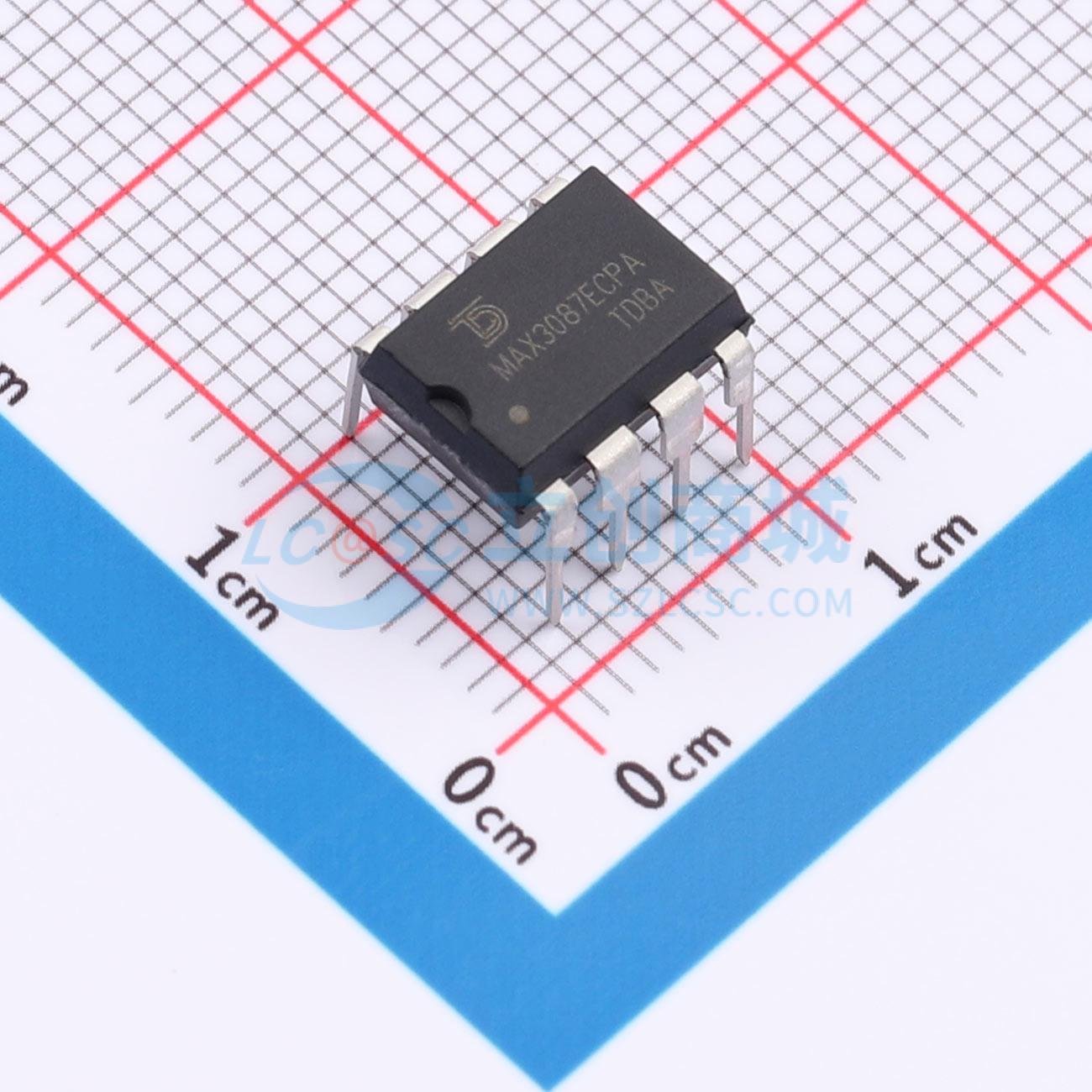

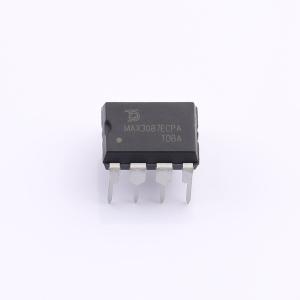

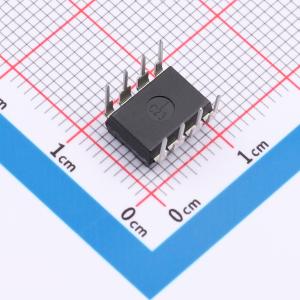

温馨提醒：图片仅供参考，商品以实物为准

MAX3087ECPA-TUDI

用于RS-485/RS-422通信的全双工高速收发器，具备故障保护、过压保护和过流保护功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX3087ECPA-TUDI
商品编号: C53200343
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.92克(g)

商品参数

商品概述

MAX3087E是一款用于RS-485/RS-422通信的高速单收发器，具备±15kV ESD保护。该器件确保当接收器输入开路或短路时，接收器输出为逻辑高电平。这意味着如果总线上所有已端接的收发器均被禁用（高阻抗），接收器输出将为逻辑高电平。MAX3087E驱动器具有不受限制的转换速率，支持高达10Mbps的速度。所有驱动器输出和接收器输入均采用人体模型提供±15kV保护。这些收发器在无负载或驱动器禁用的情况下，接入已端接的总线时通常消耗低电流。所有器件均具有1/8单位负载的接收器输入阻抗，允许在一条总线上最多连接256个收发器。MAX3087E适用于全双工通信。

商品特性

RS-485 I/O引脚提供±15kV人体模型ESD保护
真正的故障安全接收器，保持与RS-485的兼容性
增强的压摆率限制，有助于实现无误码数据传输
允许在总线上连接多达256个收发器

应用领域

RS-422/RS-485通信
电平转换器
用于对电磁干扰敏感应用的收发器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	10Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	240uA
	通讯模式	全双工
	功能特性	过流保护
