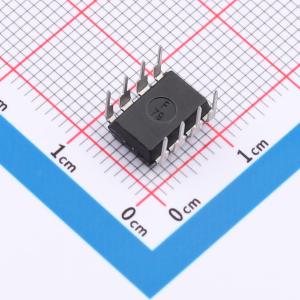

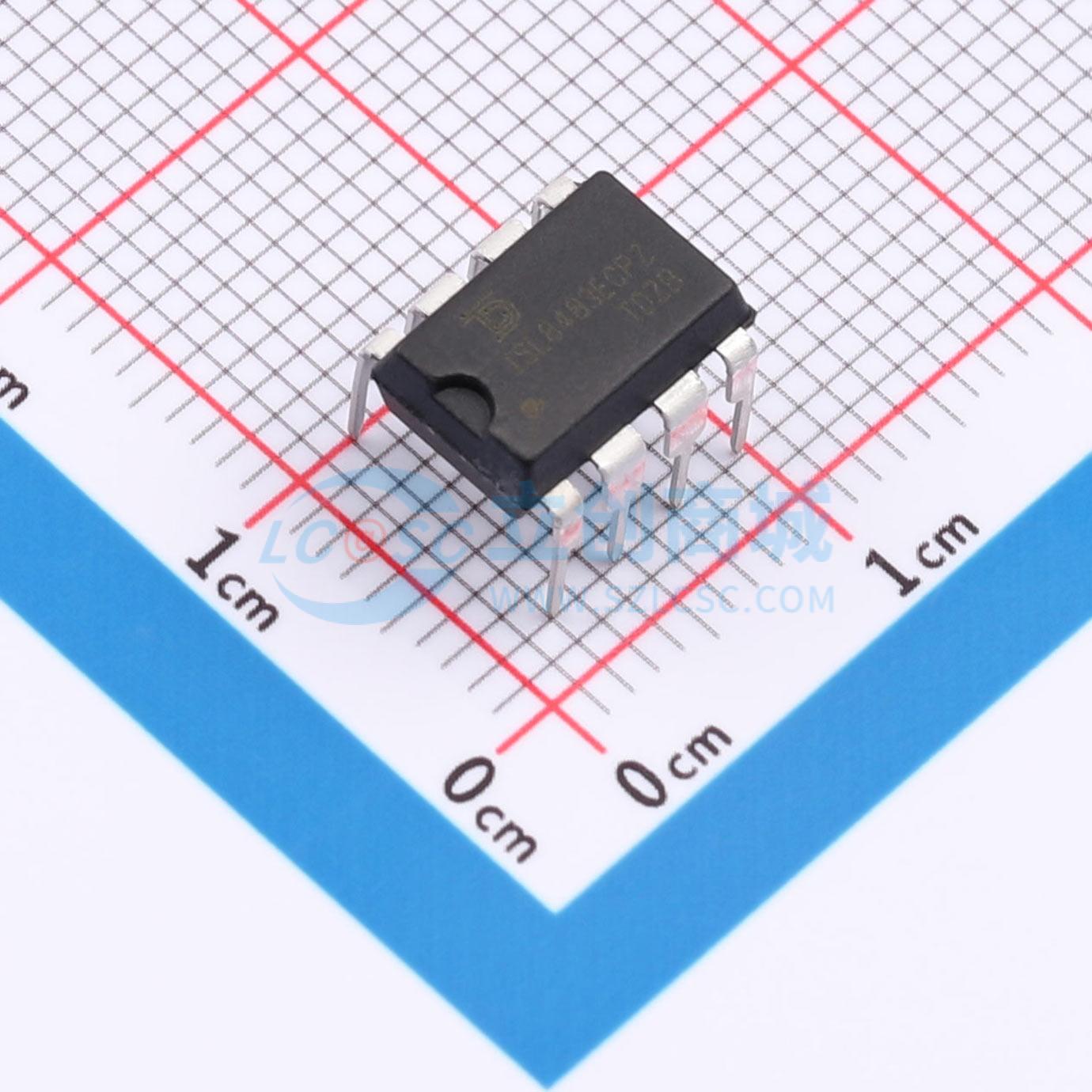

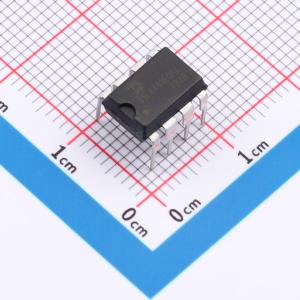

ISL8483ECPZ-TUDI

具备ESD保护的5V低功耗高速RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: ISL8483ECPZ-TUDI
商品编号: C53200315
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.7835克(g)

商品参数

商品概述

这些RS-485和RS-422器件具备ESD保护功能，工作电压为5V，符合RS-485和RS-422标准，适用于平衡通信。每个驱动器输出/接收器输入均能承受±15kV的ESD冲击而无任何闩锁现象。与竞品不同，该系列器件指定在10%容差的电源（4.5V至5.5V）下工作。ISL8483采用带有限制功能的驱动器，具有降低电磁干扰的特性，并能最大限度地减少应用中因传输线未端接、错误端接或存在分支而产生的信号反射。该器件在RS-485总线上呈现“单一单位负载”，允许网络上最多连接32个驱动器。接收器输入设计为“开路安全”，确保当接收器输入悬空时，其输出为逻辑高电平。驱动器输出具有短路保护功能，即使电压超过电源电压也能受到保护。此外，片上热关断电路会在功耗过高时禁用驱动器输出，以防止损坏。这些半双工配置复用接收器输入和驱动器输出，从而在8引脚封装中实现了具有接收器和驱动器禁用功能的收发器。

商品特性

提供符合RoHS规范的无铅选项
RS-485 I/O引脚ESD保护达±15kV HBM
所有其他引脚具备第三级ESD保护，达7kV HBM
指定工作于10%容差电源
数据速率高达250kbps
单位负载允许总线上最多连接32个器件
低电流关断模式
低静态电流
共模输入电压范围为-7V至12V
三态接收和发送输出
工作于单5V电源（10%容差）
驱动器过载时具有限流和热关断保护

应用领域

工厂自动化
安全网络
建筑环境控制系统
工业/过程控制网络
电平转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V
	数据速率	250Kbps

	属性	参数值
	节点数	32
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	200uA
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护
