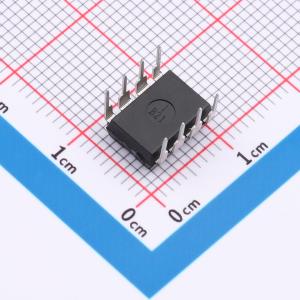

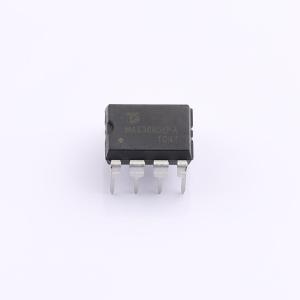

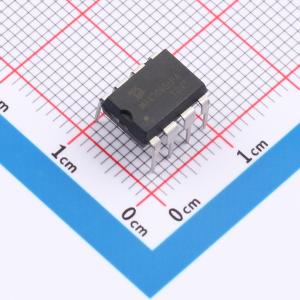

MAX3085EPA-TUDI

故障保护、高速、压摆率限制的RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX3085EPA-TUDI
商品编号: C53200330
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.903克(g)

商品参数

商品概述

MAX3085 高速收发器专为 RS-485/RS-422 通信设计，集成了一个驱动器和一个接收器。该器件保证当接收器输入端开路或短路时，其输出端保持逻辑高电平。这意味着，如果总线上所有已端接的驱动器均被禁用（高阻态），接收器输出将为逻辑高电平。MAX3085 为驱动器输出压摆率设定了更高的限制，支持高达 50kbps 的传输速率。这些收发器在空闲或驱动器被禁用时，通常消耗较低的静态电流。所有器件的接收器输入阻抗为 1/8 单位负载，允许总线上最多挂载 256 个收发器。MAX3085 适用于半双工通信。

商品特性

单电源供电，工作电压范围 4.5V ~ 5.5V
接收器在总线开路、短路或端接情况下具有故障安全功能
1/8 单位负载，支持总线上最多 256 个收发器
RS-485 引脚提供强大的 ESD 保护：±15kV 空气放电、±15kV 人体模型、±8kV 接触放电
驱动器压摆率可控
控制引脚具备热插拔干扰保护
驱动器具备热关断、短路电流限制和过载保护

应用领域

RS-422/RS-485 通信
电平转换器
对电磁干扰敏感应用中的收发器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	50Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	520uA
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护
