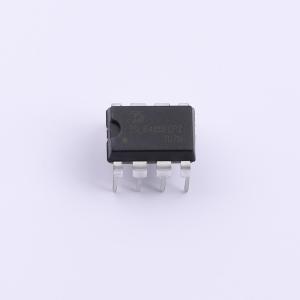

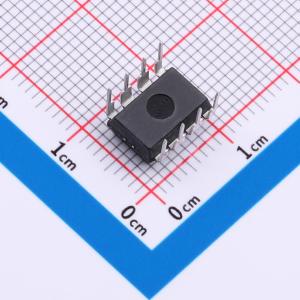

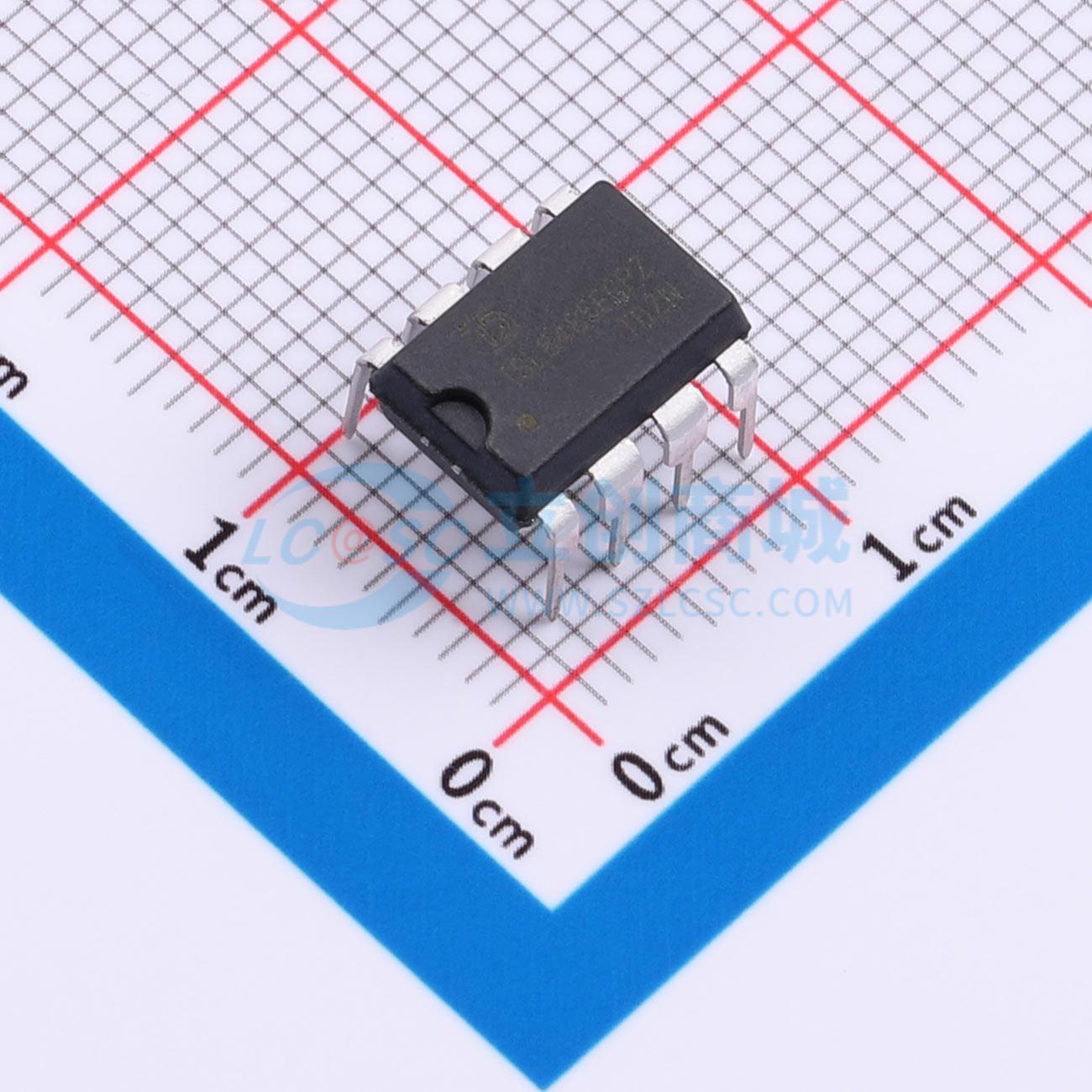

ISL8485ECPZ-TUDI

具备ESD保护功能的5V供电RS-485/RS-422收发器，低功耗、高速或压摆率受限

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 其他接口
品牌名称: Tudi(钍地半导体)
商品型号: ISL8485ECPZ-TUDI
商品编号: C53200317
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.789克(g)

商品参数

商品概述

该RS-485/RS-422器件具备ESD保护特性，采用5V供电，是一款符合RS-485和RS-422平衡通信标准的单接收器/发送器。每个驱动器输出/接收器输入均受到±5kV ESD保护，且不会发生任何闩锁。与竞争器件不同，该系列器件在10%容差电源（4.5V至5.5V）条件下均有规格定义。具有更高转换速率的ISL8485E可实现高达6M的数据速率。两款器件在RS-485总线上均呈现“单单位负载”，允许网络中存在32个收发器。接收器输入采用“开路安全”设计，确保当接收器输入悬空时，接收器输出为逻辑高电平。驱动器输出具有过压保护，即使电压超过电源电压也能得到保护。此外，片内关断电路会在功耗过高时禁用驱动器输出以防止损坏。这些半双工配置共享接收器输入和驱动器输出，从而在8引脚封装中实现了具有接收器和驱动器禁用功能的收发器。

商品特性

提供符合RoHS标准的无铅选项
RS-485 I/O引脚ESD保护达±15kV HBM，所有其他引脚具有7kV HBM的3级ESD等级
电源容差为10%
提供高数据速率版本
单位负载允许总线上最多连接32个器件
静态电流低
共模输入电压范围为-7V至1V
接收和发送输出具有三态功能
传播延迟为30ns，偏移为ns级
采用单5V电源供电
具备驱动器过载时的限流和热关断保护

应用领域

工厂自动化
安全网络
楼宇环境控制系统
工业/过程控制网络
电平转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V
	数据速率	6Mbps

	属性	参数值
	节点数	32
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	-
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护
