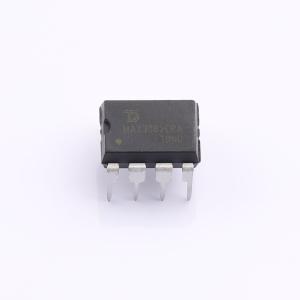

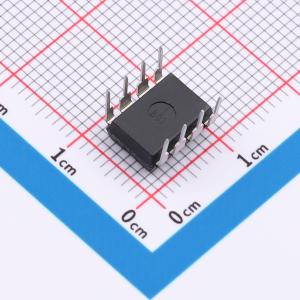

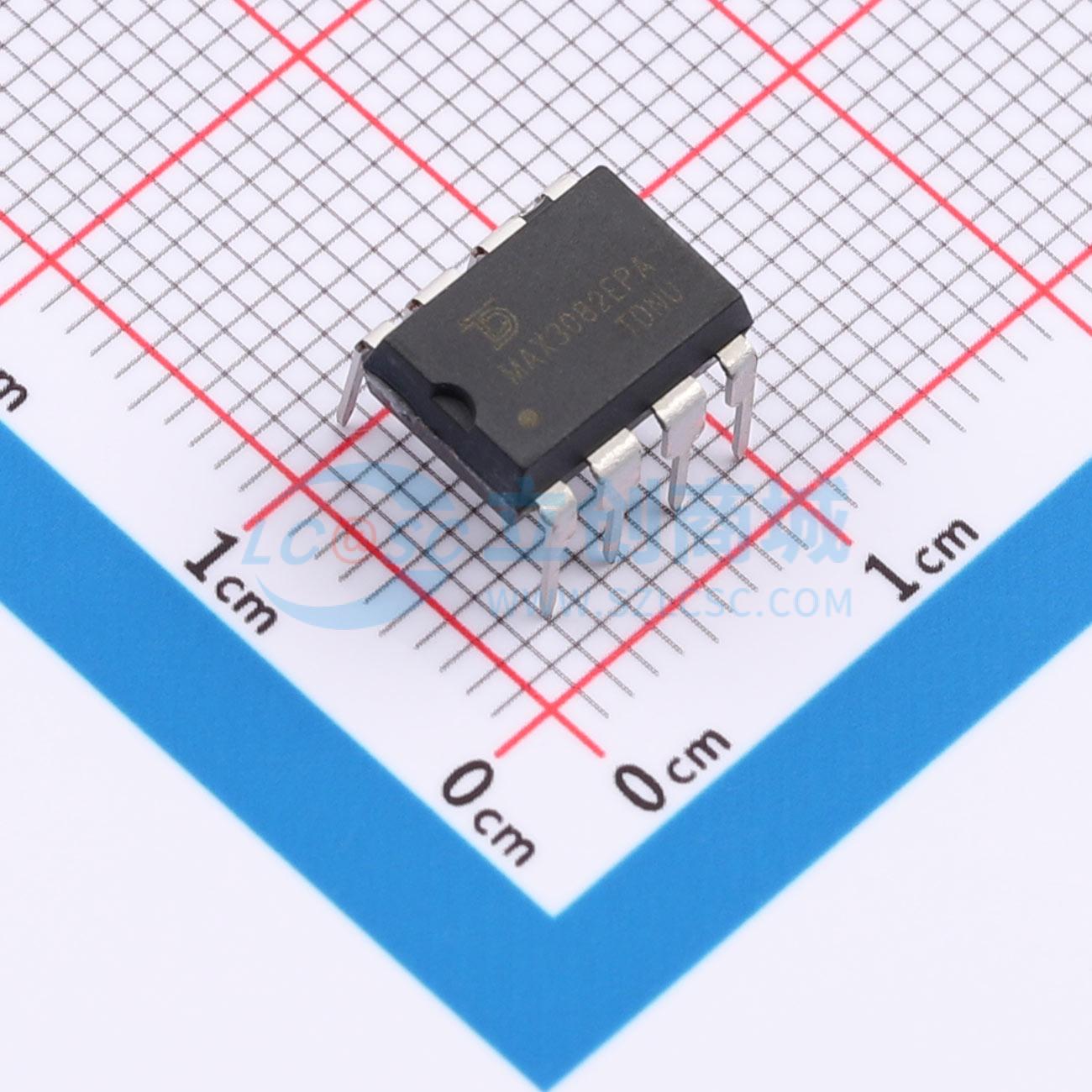

MAX3082EPA-TUDI

故障安全、高速、压摆率限制的RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX3082EPA-TUDI
商品编号: C53200326
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.912克(g)

商品参数

商品概述

MAX3082高速收发器适用于RS-485/RS-422通信，包含一个驱动器和一个接收器。当接收器输入端开路或短路时，该器件保证接收器输出逻辑高电平。这意味着，如果终端匹配总线上的所有驱动器均被禁用（高阻态），接收器输出将为逻辑高电平。MAX3082具有降低的驱动器摆率，可最大限度地减少电磁干扰并减少因电缆端接不当引起的信号反射，从而支持高达15kbps速率下的无误数据传输。这些收发器在空闲或驱动器被禁用时通常消耗较低的静态电流。所有器件均具有1/8单位负载的接收器输入阻抗，允许总线上最多连接256个收发器。MAX3082适用于半双工通信。

商品特性

单电源供电：4.5V至5.5V
接收器在总线开路、短路或端接时具备故障安全功能
1/8单位负载，总线上最多可连接256个收发器
RS-485引脚具备强大的ESD保护能力：±15kV空气放电，±15kV人体模型，±8kV接触放电
驱动器上升时间可控
控制引脚具备热插拔干扰保护
驱动器具备热关断、短路电流限制和过载保护功能

应用领域

RS-422/RS-485通信
电平转换器
用于对电磁干扰敏感应用的收发器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	15Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	520uA
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护
