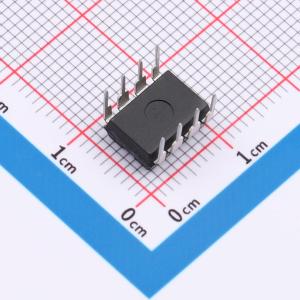

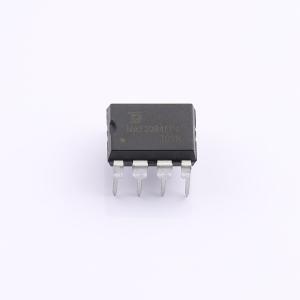

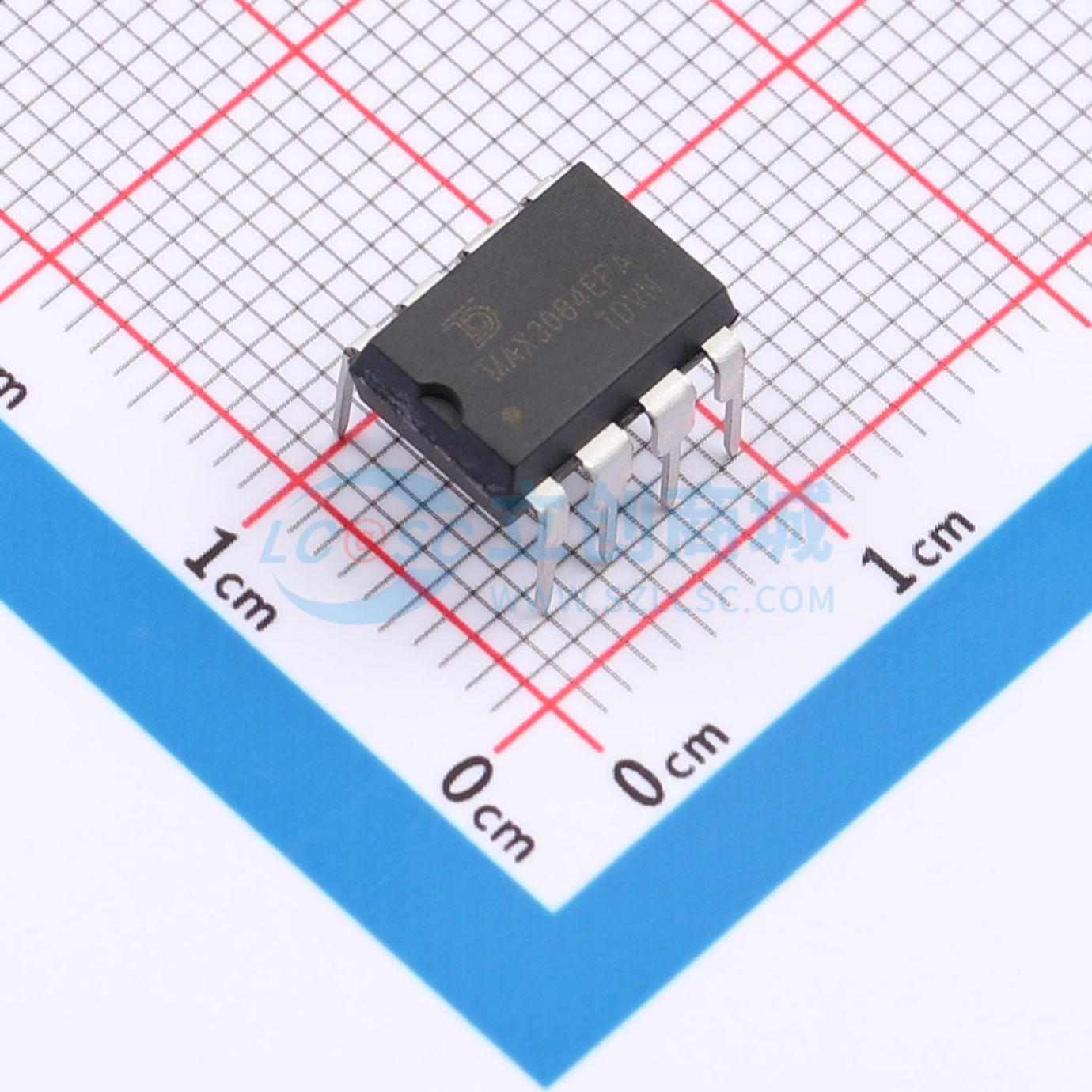

MAX3084EPA-TUDI

适用于RS-485/RS-422通信的全双工高速收发器，具备故障保护、过压保护和过流保护功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX3084EPA-TUDI
商品编号: C53200328
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.928克(g)

商品参数

商品概述

MAX3084高速收发器适用于RS-485/RS-422通信，包含一个驱动器和一个接收器。该器件保证当接收器输入开路或短路时，接收器输出为逻辑高电平。这意味着如果终端总线上所有驱动器均被禁用（高阻抗），接收器输出将为逻辑高电平。MAX3084为驱动器输出压摆率设定了更高的限制，允许传输速率高达50kbps。这些收发器在空闲或驱动器禁用时通常消耗低功耗电流。所有器件的接收器输入阻抗为八分之一单位负载，允许总线上最多连接256个收发器。MAX3084适用于全双工通信。

商品特性

单电源工作范围4.5V至5.5V
接收器在开路、短路或终端线路情况下具备故障安全功能
八分之一单位负载，总线上最多可连接256个收发器
RS-485引脚具备强大的ESD保护：±15V空气间隙放电、±15kV人体模型、±8kV接触放电
可控的驱动器上升时间
控制端具备热插拔干扰保护
驱动器短路时的热关断、电流限制和过载保护

应用领域

RS-422/RS-485通信
电平转换器
电磁干扰敏感应用中的收发器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	50Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	240uA
	通讯模式	全双工
	功能特性	热插拔保护；热关断保护；过流保护
