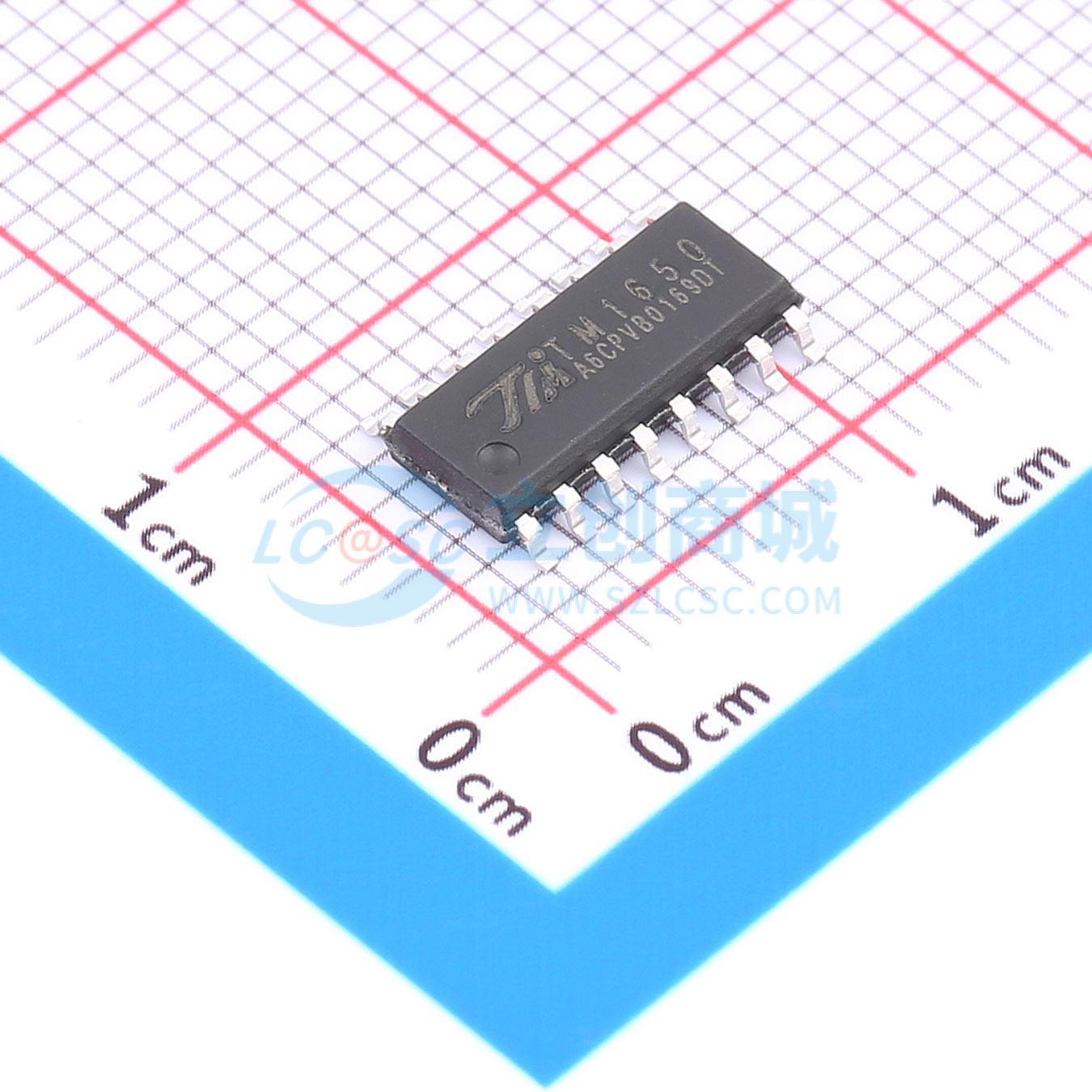

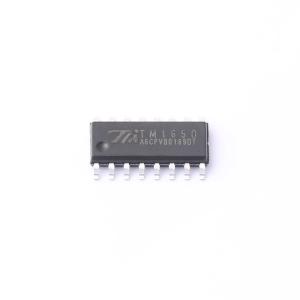

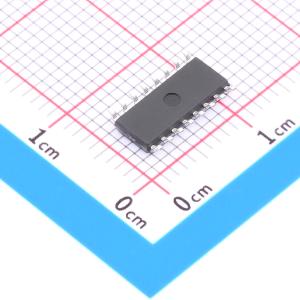

TM1650-TA1809D
LED驱动控制/键盘扫描专用集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 兼容TA1809C以及TA1809B版本 TM1650是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC,内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强
- 品牌名称
- TM(天微)
- 商品型号
- TM1650-TA1809D
- 商品编号
- C53198565
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 7段x4位；8段x4位 | |
| 接口类型 | I²C | |
| 工作电压 | 3V~5.5V | |
| 时钟频率(fc) | - | |
| 静态电流 | 300uA |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | - | |
| 段驱动电流 | - | |
| 功能特性 | BCD输入锁存功能；内部复位功能 | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | - |
商品概述
TM1650是一款集成MCU数字接口、数据锁存器、LED驱动和键盘扫描电路的专用LED驱动控制芯片。该芯片提供两种显示模式（8段×4位和7段×4位），支持单个按键（7×4位，共28个）和组合按键（4个）扫描，具备8级亮度可调功能。其采用高速2线串行接口（CLK， DAT），内置RC振荡器、上电复位电路和数据锁存电路。工作电压范围为3~5.5V，具有强抗干扰能力，适用于需要24小时连续工作的场合。封装选项包括SOP16-150、DIP16、TSSOP16-150、TSSOP16-173和QFN16。
商品特性
- 提供两种显示模式：8段×4位和7段×4位
- 支持单个按键（7×4位，28个按键）和组合按键（4个）
- 具备8级亮度可调功能
- 采用高速2线串行接口（CLK， DAT）
- 振荡方式：内置RC振荡器
- 内置上电复位电路
- 内置数据锁存电路
- 支持3~5.5V电源电压
- 抗干扰能力强
- 封装形式：SOP16-150、DIP16、TSSOP16-150、TSSOP16-173、QFN16
