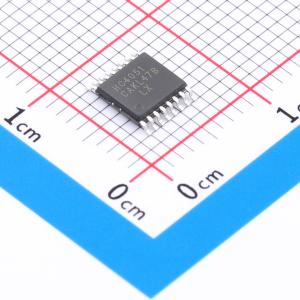

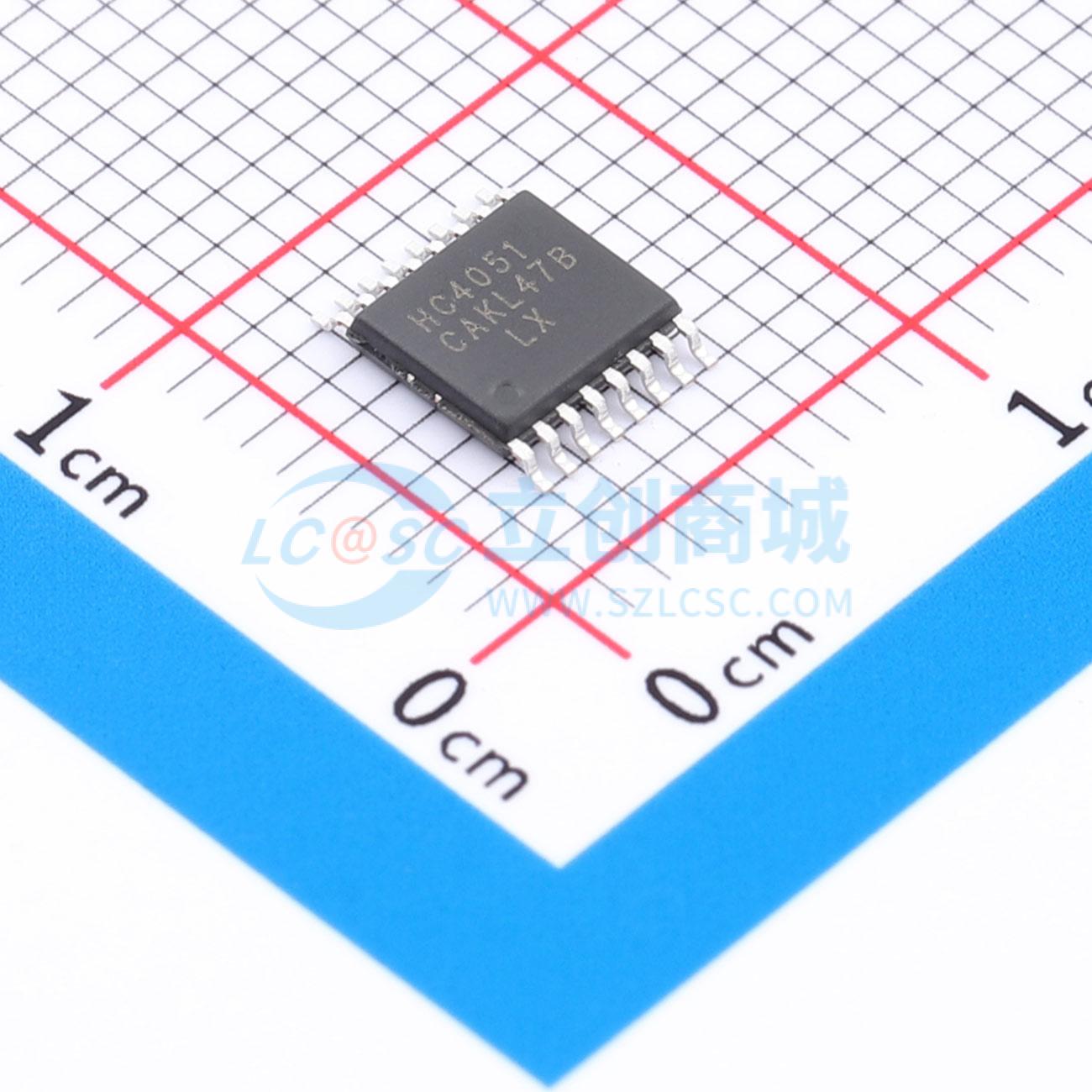

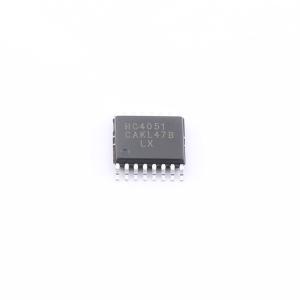

温馨提醒：图片仅供参考，商品以实物为准
74HC4051PW(LX)
八选一模拟开关，适用于模拟或数字8:1多路选择，具备逻辑转换和先关后开功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC4051是一款8通道模拟多路复用器/解复用器，具有三个地址输入（S1至S3）和一个低电平有效使能输入。它有八个独立输入/输出端（Y0至Y7）和一个公共输入/输出端（Z）。该器件包含八个双向模拟开关，每个开关的一侧连接到一个独立输入/输出端（Y0至Y7），另一侧连接到公共输入/输出端（Z）
- 品牌名称
- LX(灵星芯微)
- 商品型号
- 74HC4051PW(LX)
- 商品编号
- C53198615
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.359072克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 115Ω | |
| 工作电压 | 3V~9V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 104ns | |
| 关闭时间(toff) | 87ns | |
| 带宽 | 180MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 30ns | |
| 功能特性 | 双向模拟通道；无毛刺切换 |
商品概述
74HC/HCT4051是一款八选一模拟开关，适用于模拟或数字8:1多路选择开关。该开关具有三个数字选择输入端、八个独立输入/输出端、一个公共输入/输出端以及一个数字使能输入端。当使能端为高电平时，开关关闭。输入包含钳位二极管，允许通过限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 模拟输入电压范围：-5V ~ +5V
- 电源电压范围：HC4051为3V ~ 9V；74HCT4051为4.5V ~ 5.5V
- 低导通电阻：VCC - VEE = 4.5V时典型值为80Ω；6.0V时典型值为70Ω；9.0V时典型值为60Ω
- 逻辑电平转换：使5V逻辑能够与±5V模拟信号进行通信
- 内置典型的“先关后开”功能
- 工作环境温度范围：-40℃ ~ +125℃
- 封装形式：SOP16、TSSOP16、DHVQFN16
应用领域
- 模拟多路选择开关
- 数字多路选择开关
- 信号门控
