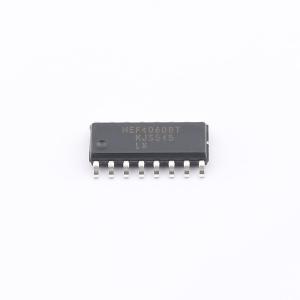

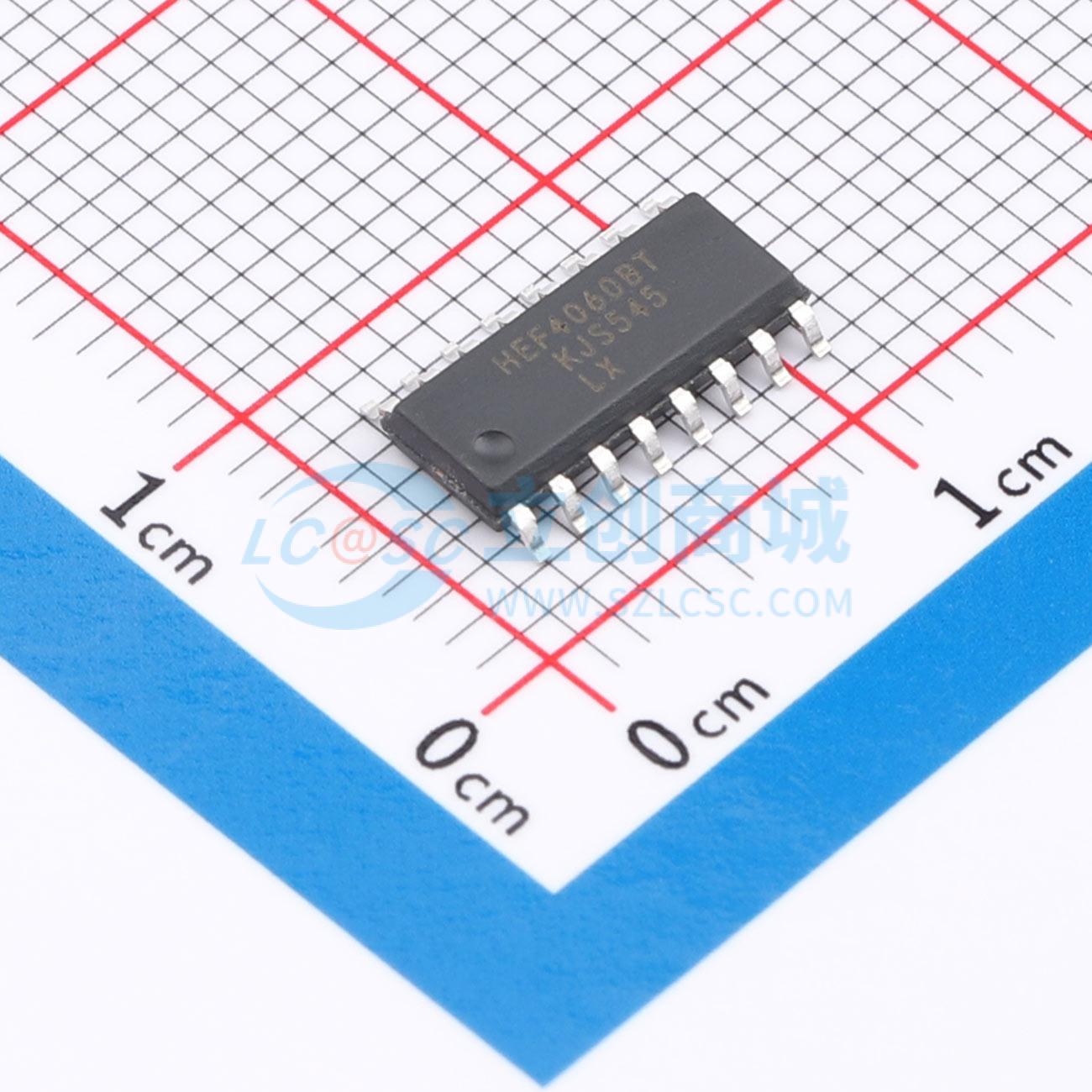

HEF4060BT(LX)
14级纹波进位二进制计数器/分频器和振荡器，具备三种振荡器端子、十个缓冲输出和异步主复位输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HEF4060是一款14级纹波进位二进制计数器/分频器兼振荡器，具备三个振荡器端子（RS、REXT和CEXT）、十个缓冲输出端（Q3至Q9以及Q11至Q13）和一个优先异步主复位输入端（MR）。该振荡器配置支持设计RC或晶体振荡电路。也可以在输入端RS接入外部时钟信号来替代振荡器功能
- 品牌名称
- LX(灵星芯微)
- 商品型号
- HEF4060BT(LX)
- 商品编号
- C53198616
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 3V~15V | |
| 元件数 | 1 | |
| 触发沿 | 下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计数速率 | 12MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 100ns | |
| 功能特性 | 复位功能；静态运行 |
商品概述
HEF4060是一款14级纹波进位二进制计数器/分频器和振荡器，具备三个振荡器端子、十个缓冲输出以及一个异步主复位输入。振荡器配置允许设计RC或晶体振荡器电路，也可由外部时钟信号驱动。计数器在时钟信号的下降沿触发计数。主复位输入为高电平时将复位计数器。器件工作电源电压范围为3V至15V。未使用的输入端必须连接到VDD、VSS或其他输入端。
商品特性
- 宽电源电压范围：3V至15V
- 耐受缓慢的时钟上升和下降时间
- 全静态操作
- 具备5V、10V和15V参数规格
- 标准化的对称输出特性
- 输入和输出均受静电保护
- 工作温度范围：-40°C至+125°C
- 封装信息：SOP16
