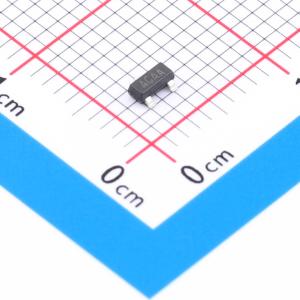

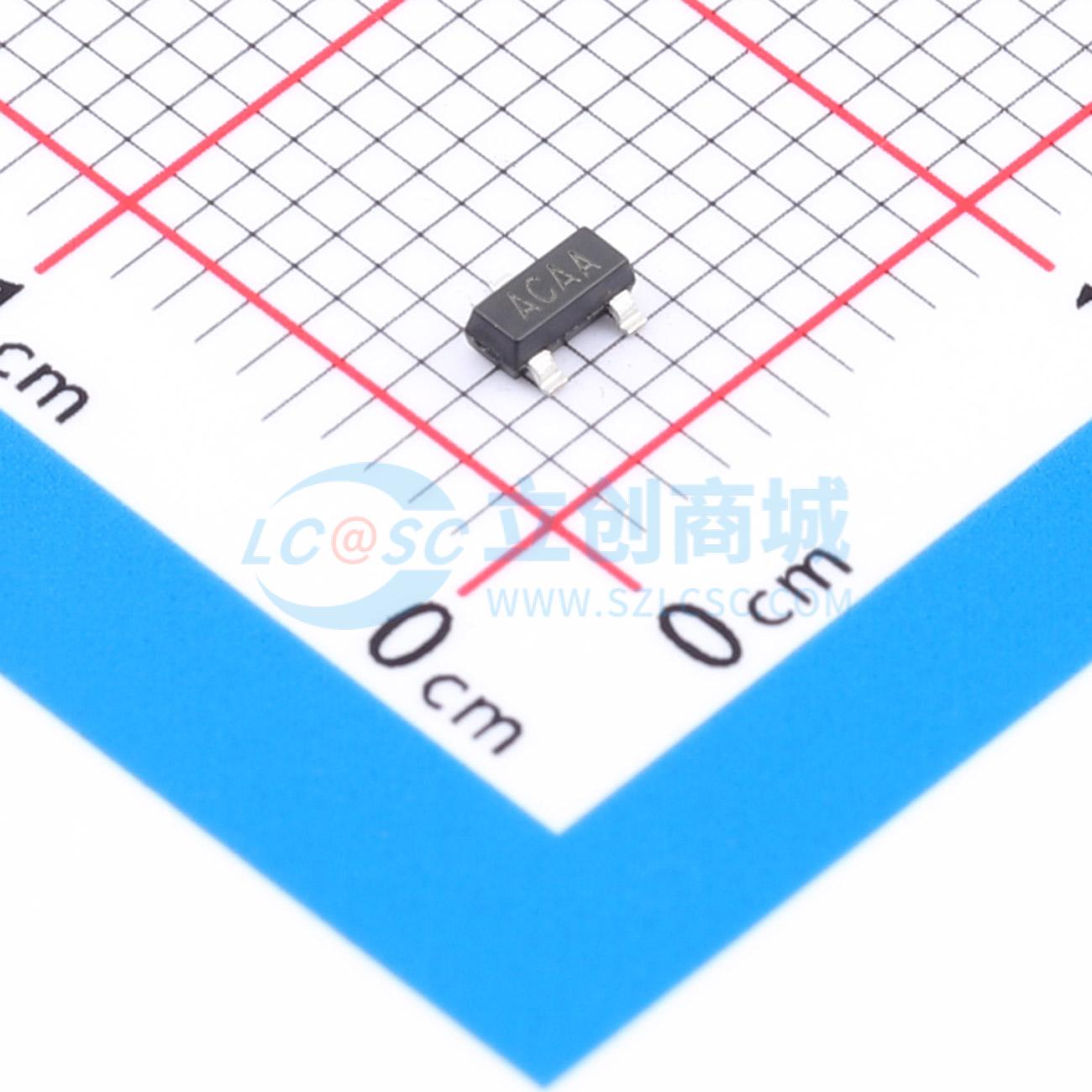

温馨提醒：图片仅供参考，商品以实物为准
MAX809TEUR+T(LX)
用于检测电源电压并提供复位信号的微控制器复位电路，具备上电和掉电检测功能，低功耗，推挽输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 微处理器复位电路
- 品牌名称
- LX(灵星芯微)
- 商品型号
- MAX809TEUR+T(LX)
- 商品编号
- C53198617
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03963克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压 | 3.08V | |
| 受监控电压数 | 1 | |
| 复位超时 | 240ms | |
| 工作温度 | -40℃~+125℃ |
商品概述
MAX809/MAX810系列产品是用于检测电源电压并提供复位信号的微控制器复位电路。该电路提供上电检测和掉电检测功能。在上电过程中，当电源电压低于电路的检测电压时，复位端口保持复位有效状态；当电源电压高于电路的检测电压时，内部定时器将开始工作，延时240ms（典型值）后将复位端口状态改变为复位结束状态。MAX809提供低电平有效的复位信号（RESETN），并且为推挽输出。MAX810提供高电平有效的复位信号（RESET），并且为推挽输出。
商品特性
- RESETN/RESET端口在VDD>1V时给出有效输出信号
- 上电复位延时时间典型240ms
- 低功耗
- ESD-HBM：4000V
- 封装形式：SOT23
