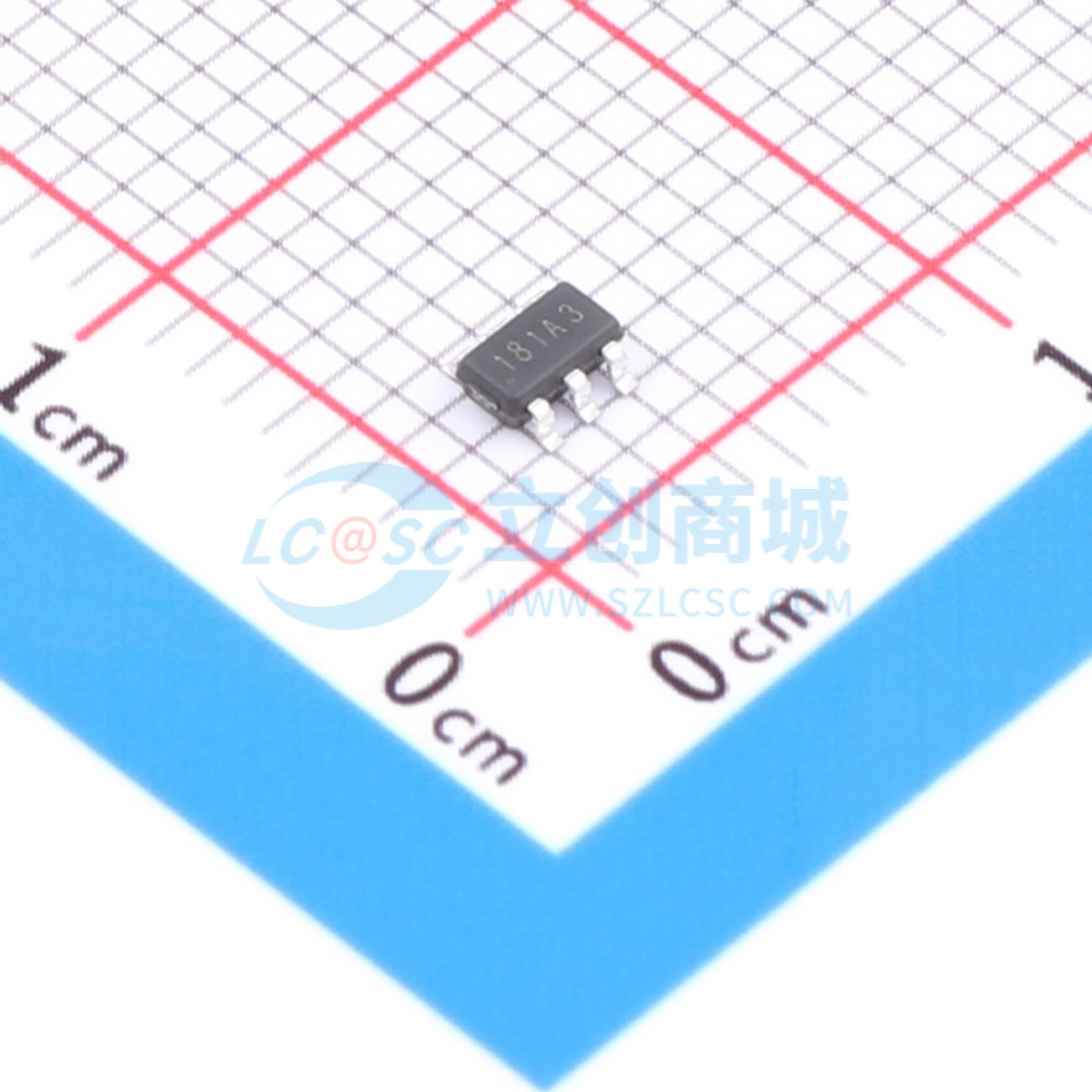

温馨提醒：图片仅供参考，商品以实物为准

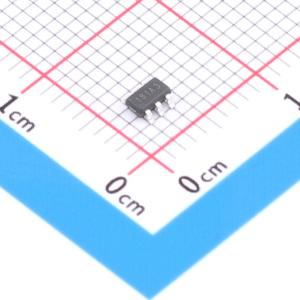

INA181A3IDBVR(LX)
宽带宽零漂移双向电流检测放大器，适用于电池监控、电源管理、过流检测等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- INA181A3 双向、150kHz 电流检测放大器
- 品牌名称
- LX(灵星芯微)
- 商品型号
- INA181A3IDBVR(LX)
- 商品编号
- C53198614
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.076214克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -200mV~3V | |
| 增益 | 100V/V | |
| 带宽 | 150kHz | |
| 输入偏置电流(Ib) | 6uA | |
| 输入失调电压(Vos) | 25uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±30V | |
| 单电源电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 175uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.2uV/℃ | |
| 输入失调电流(Ios) | 0.05uA | |
| 压摆率(SR) | 6V/us | |
| 共模抑制比(CMRR) | 100dB | |
| 噪声密度(eN) | - | |
| 功能特性 | 双向检测；零漂移/自动稳零 |
商品概述
INA181与INA180是宽带宽、零漂移、双向电流检测放大器，主要应用于电池监控、电源管理、过流检测等。该电路可在-0.2V~30V共模电压下感应分流电阻器上的电压降。INA181与INA180电路集成有一个匹配的电阻器增益网络，具有四个固定增益选项：20 V/V、50 V/V、100 V/V与200 V/V。INA181与INA180电路由2.7V至5.5V的单个电源供电，最大电源电流为260μA。
商品特性
- 轨对轨输出
- 失调电压：±150μV（最大值，VCM=0V）；±500μV（最大值，VCM=12V）
- 增益误差：±1%（最大值）
- 失调漂移：1μV/℃（最大值）
- 增益漂移：20ppm/℃（最大值）
- 输出电压增益：20V/V、50V/V、100V/V、200V/V
- 高带宽：350kHz（适用于特定型号）
- 封装形式：SOT23-6（INA181）、SOT23-5（INA180）
应用领域
- 电池监控
- 电源管理
- 过流检测
