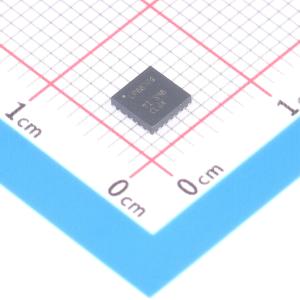

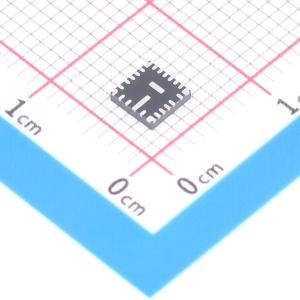

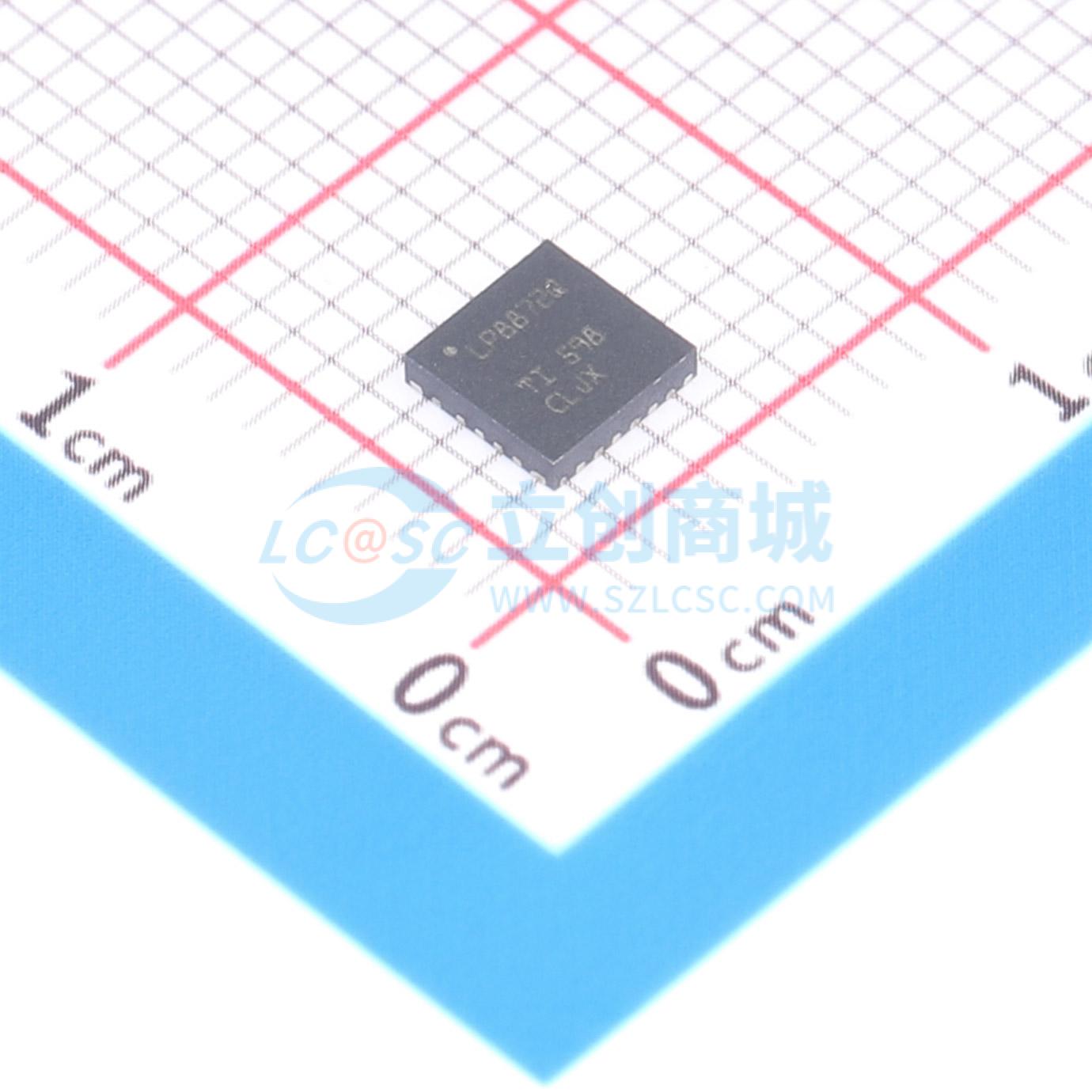

LP8872QRBBRQ1

LP8872-Q1是一款面向汽车应用的高效率、低EMI、易用型LED驱动器，集成DC-DC功率开关。DC-DC转换器支持升压和SEPIC两种拓扑配置。六个高精度电流沉支持根据在用通道数量自动调整的PWM移相，LED亮度可通过I²C接口或PWM输入进行全局控制。升压转换器具备基于LED电流沉裕量电压的自适应输出电压控制功能，该功能可在所有工况下将升压电压调整至满足需求的最低水平，从而降低功耗。LP8872-Q1支持内置混合PWM调光和模拟电流调光，可降低EMI，延长LED寿命，提升总光学效率。

• 通过AEC-Q100认证，适用于汽车应用，器件温度等级1:工作温度范围-40℃ 至 +125℃
• 输入电压工作范围3V至48V
• 六个高精度电流沉
• 每个通道最高可支持150mA直流电流
• 电流匹配度典型值1%
• 使用152Hz LED输出PWM频率实现32000:1高调光比
• 支持通过I2C实现最高16位LED PWM调光分辨率，也支持PWM输入调光
• 支持每个通道独立PWM调光控制
• 支持自动移相PWM调光和直接PWM调光
• 支持混合调光与12位模拟调光
• 支持最高48V输出电压的升压或SEPIC DC/DC转换器
• 集成5.4A开关场效应管
• 支持升压/SEPIC工作模式
• 60mΩ RDSON配合快速开关实现更高效率
• 升压可选择双随机扩频降低EMI
• 转换器支持可调软启动
• 升压同步输入可通过外部时钟设置升压开关频率
• 升压禁用时输出电压自动放电
• 具备丰富的故障检测与保护功能
• 支持最高1MHz I2C控制接口并带CRC校验
• 对内部配置寄存器和非易失性存储器(NVM)具备位完整性(CRC)错误检测功能
• 具备输入电压过压保护、欠压锁定和过流保护
• 具备升压过流和过压保护
• 具备LED开路、短路和对地短路故障检测
• 具备热警告和热关断功能
• 解决方案尺寸小，成本低
• 支持动态可编程宽开关频率，范围为100kHz至2.2MHz
• 提供带可湿焊盘的4mm × 4mm HotRod™ QFN封装

• 汽车信息娱乐和组合仪表背光
• 智能后视镜背光
• 中央信息显示屏(CID)背光
• 抬头显示器(HUD)背光
• 摄像头监控系统背光
