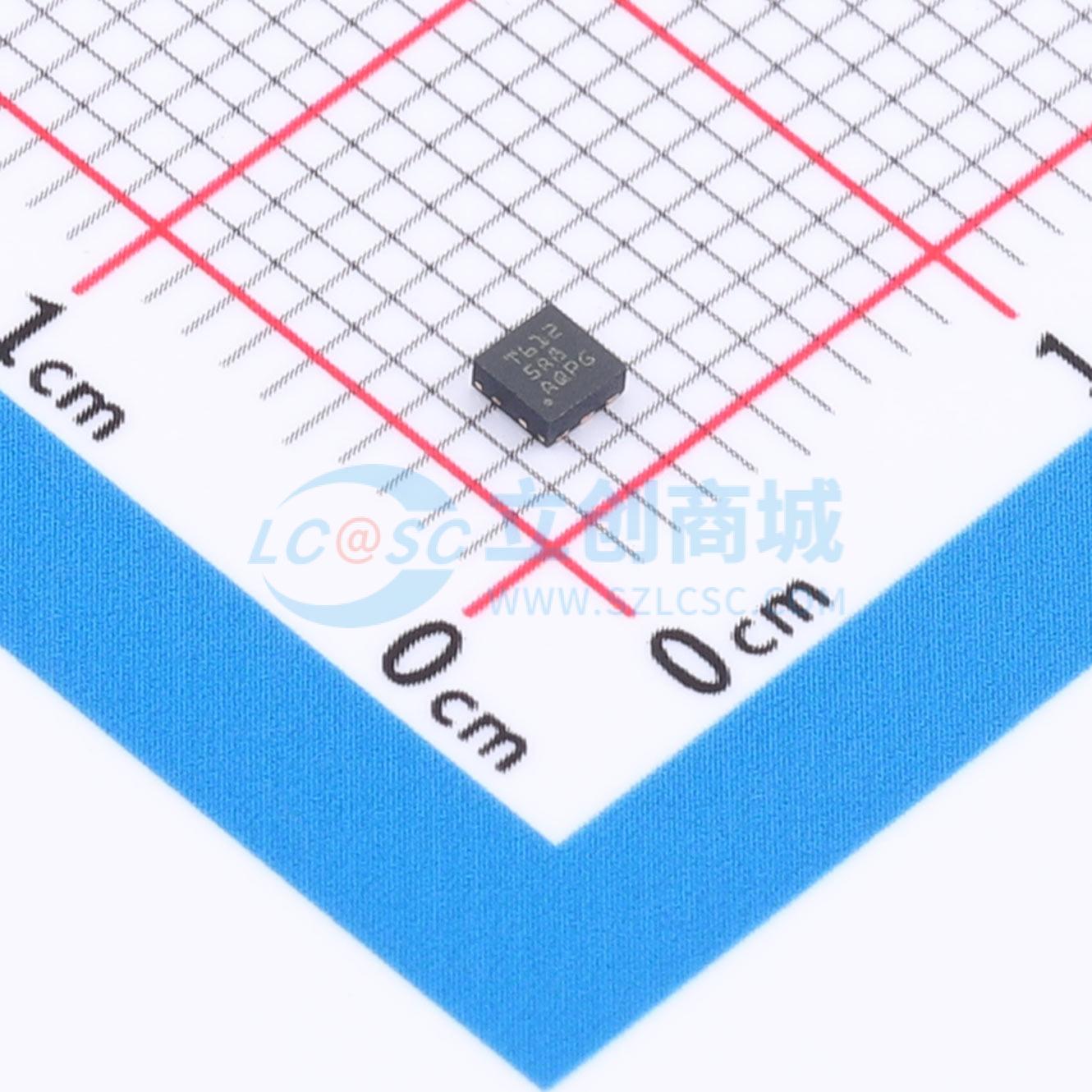

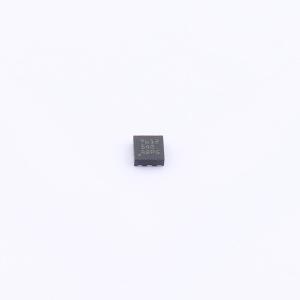

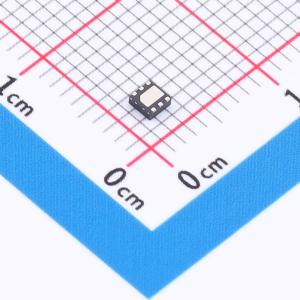

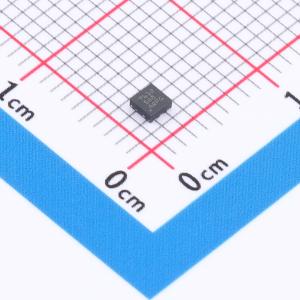

TPS923612DRVR
同步升压LED驱动器，具有超低关断电流和PWM控制模拟调光
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS923612DRVR
- 商品编号
- C53198092
- 商品封装
- WSON-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | 1.1MHz | |
| 通道数 | 1 | |
| 输出电压 | 5V~30V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 2.25A | |
| 调光 | PWM；模拟 | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
TPS923610/1/2是一款集成低边和高边开关FET的同步升压LED驱动器，具备130nA的超低关断电流。该器件可驱动单路或并联LED串，用于LCD背光和通用照明。反馈电压调节至200mV，输出电流由外部采样电阻RSET设置，如简化原理图所示。工作过程中，施加到ADIM引脚的PWM信号会根据PWM占空比成比例调整反馈电压，实现精确的模拟调光。TPS923610/1/2支持最低调光比为0.1%的PWM控制模拟调光，配合FCCM工作模式，由于电流调制保持纯模拟模式，可避免输出端产生可闻噪声。TPS923610/1/2集成过压保护功能，在LED开路时可关闭功率级，防止输出电压超过最大额定电压，同时还提供过流保护、欠压锁定保护和热关断保护。
商品特性
- 输入电压范围2.5V 至 5.5V
- 集成280mΩ低边/600mΩ高边开关FET
- 效率最高可达95%
- 130nA超低关断电流
- 高精度PWM控制模拟调光，最低调光比可达0.1%
- 可驱动LED串最高输出电压:TPS923610为24.5V，TPS923611和TPS923612为30V
- 开关电流限制:TPS923610和TPS923611为1.8A，TPS923612为2.25A
- FCCM工作模式，提供1.1MHz/400KHz开关频率选项
- 200mV反馈电压
- 内部补偿
- 集成多种保护功能:过压保护、过流保护、欠压锁定保护、热关断
应用领域
- LCD背光
- 智能手机
- 恒温器
- HMI面板
- GPS个人导航设备
- 行车记录仪
- 通用照明
- IP网络摄像头
- 可视门铃
- 扫地机器人
