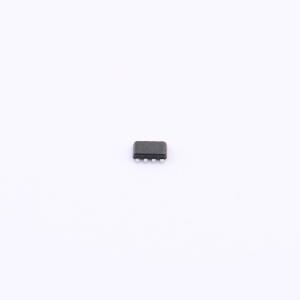

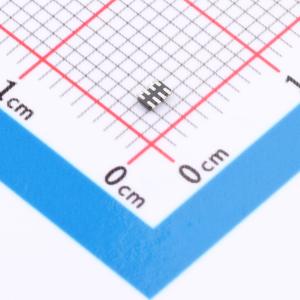

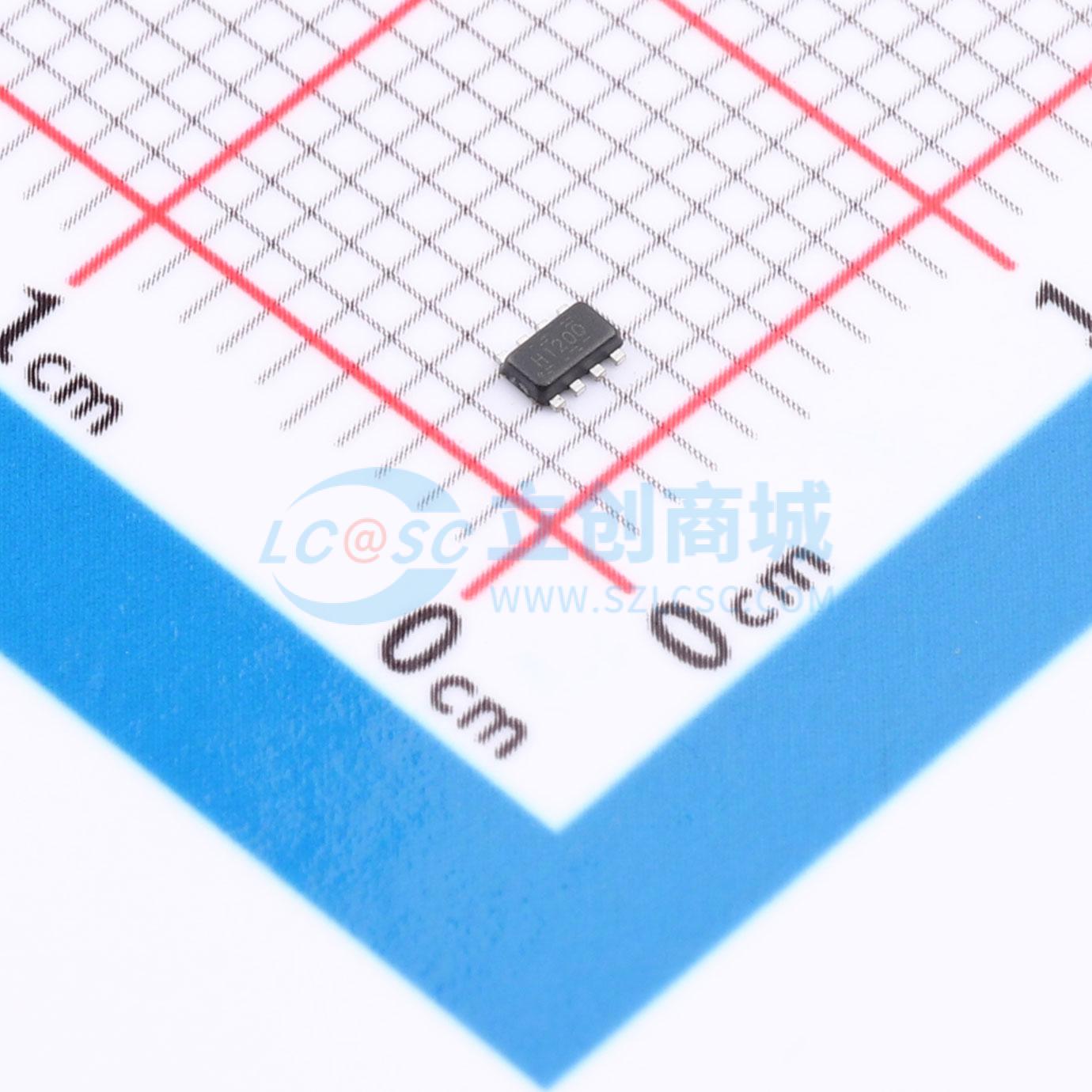

TPS1HC120CQDYCRQ1

TPS1HC120-Q1 是一款全保护高边开关，集成NMOS功率FET和电荷泵，设计用于满足12V汽车系统的需求。其典型值为120mΩ的低导通电阻RON，可在驱动最高1.5A的大范围输出负载电流时，最小化器件功耗。该器件集成了热关断、输出钳位、电流限制等保护功能，这些功能可在短路等故障事件中提升系统鲁棒性。该器件具备可选的高精度电流限制功能，可在驱动大容性负载时降低浪涌电流，提升系统可靠性。对于A/B版本的器件，还可提供精确的电流检测，支持改进型负载诊断，例如过载和开负载检测。输入引脚的低逻辑高阈值VIH为1.5V，可兼容最低1.8V的MCU。TPS1HC120-Q1可用于驱动多种阻性、感性、容性负载，包括ADAS摄像头、LED、继电器、电磁阀和加热器。该器件采用8引脚超小尺寸2.1mm × 1.6mm SOT封装，引脚间距0.5mm，可减小PCB占位面积。

• 单通道智能汽车高边开关，带完整诊断功能
• 开漏状态输出
• 电流检测模拟输出
• 导通和关断状态开负载检测
• 工作电压范围 3V 至 28V
• 85℃时待机电流小于 0.5μA
• 工作结温范围 -40℃ 至 150℃
• 电流限制可选择，范围 0.2A 至 2.1A
• 过载和短路保护
• 感性负载负电压钳位
• 欠压锁定(UVLO)保护
• 热关断且带自恢复
• 地丢失、电池丢失和反向电池保护
• 软短路自动重试，硬短路锁存
• 故障报告支持快速中断
• 导通和关断状态下可检测开负载和电池短路
• 可检测过流和接地短路
• 可检测热关断和温度波动
• 符合AEC-Q100汽车应用认证
• 符合ISO7637-2和ISO16750-2电气瞬态干扰抗扰度认证
• 采用8引脚小尺寸SOT封装

• ADAS模块
• 汽车显示模块
• 车身控制模块
