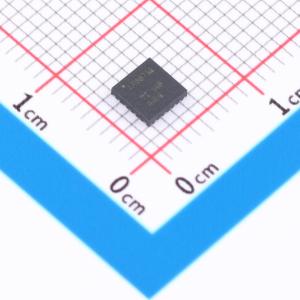

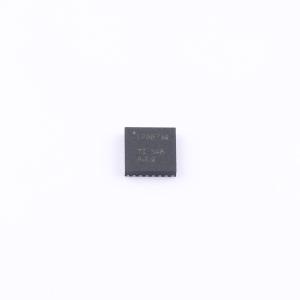

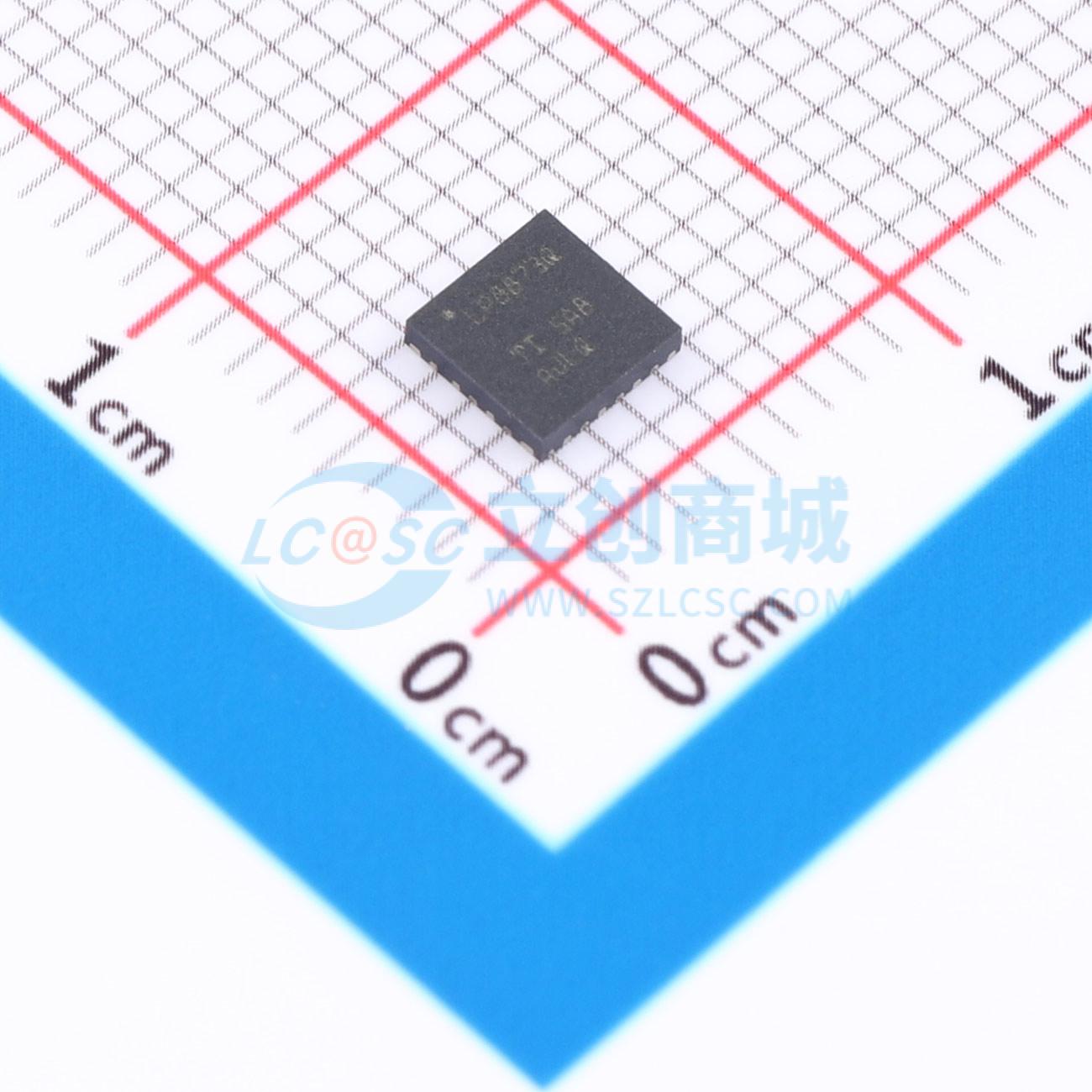

LP8873QRBBRQ1

LP8873-Q1是一款适用于汽车领域的高效率、低EMI、易用型LED驱动器，集成DC-DC功率开关。DC-DC转换器同时支持升压和SEPIC拓扑配置。四个高精度电流灌支持PWM移相功能，移相可根据使用的通道数量自动调整。LED亮度可通过I²C接口或PWM输入进行全局控制。升压转换器基于LED电流灌的裕压提供自适应输出电压控制。该特性通过在所有工况下将升压电压调整到满足要求的最低水平，实现功耗最小化。LP8873-Q1支持内置混合PWM调光和模拟电流调光，可降低EMI，延长LED寿命，提升整体光学效率。

• 通过AEC-Q100汽车应用认证
• 工作温度等级1:环境温度TA范围为-40℃ 至 +125℃
• 输入电压工作范围为3V 至 48V
• 四个高精度电流灌
• 每个通道最大支持150mA直流电流
• 典型电流匹配度为1%
• 使用152Hz LED输出PWM频率可实现32000:1的高调光比
• 支持通过I2C实现最高16位LED PWM调光分辨率，或支持PWM输入调光
• 支持每个通道独立PWM调光控制
• 支持自动移相PWM调光和直接PWM调光
• 支持混合调光和12位模拟调光
• 支持最高输出电压48V的升压型或SEPIC型DC/DC转换器
• 集成5.4A开关场效应管
• 支持升压/SEPIC工作模式
• 60mΩ RDSON搭配快速开关，实现更高效率
• 升压可选双随机扩谱，降低EMI
• 转换器支持可调软启动
• 支持升压同步输入，可通过外部时钟设置升压开关频率
• 升压禁用时输出电压自动放电
• 丰富的故障检测与保护功能
• 支持最高1MHz I2C控制接口，带CRC校验
• 内部配置寄存器和非易失性存储器(NVM)支持位完整性(CRC)错误检测
• 支持输入电压过压保护、欠压锁定和过流保护
• 支持升压过流和过压保护
• 支持LED开路、短路和对地短路故障检测
• 支持热警告和热关断
• 解决方案尺寸小、成本低
• 支持动态可编程宽开关频率，范围为100kHz 至 2.2MHz
• 提供4mm × 4mm HotRod™ QFN封装，带可润湿侧翼

• 汽车信息娱乐系统和仪表组背光
• 智能后视镜背光
• 中央信息显示器(CID)背光
• 抬头显示器(HUD)背光
• 摄像头监控系统背光
