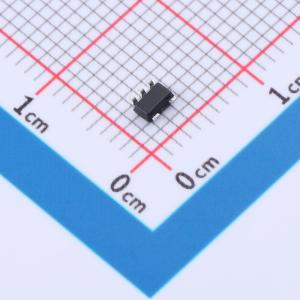

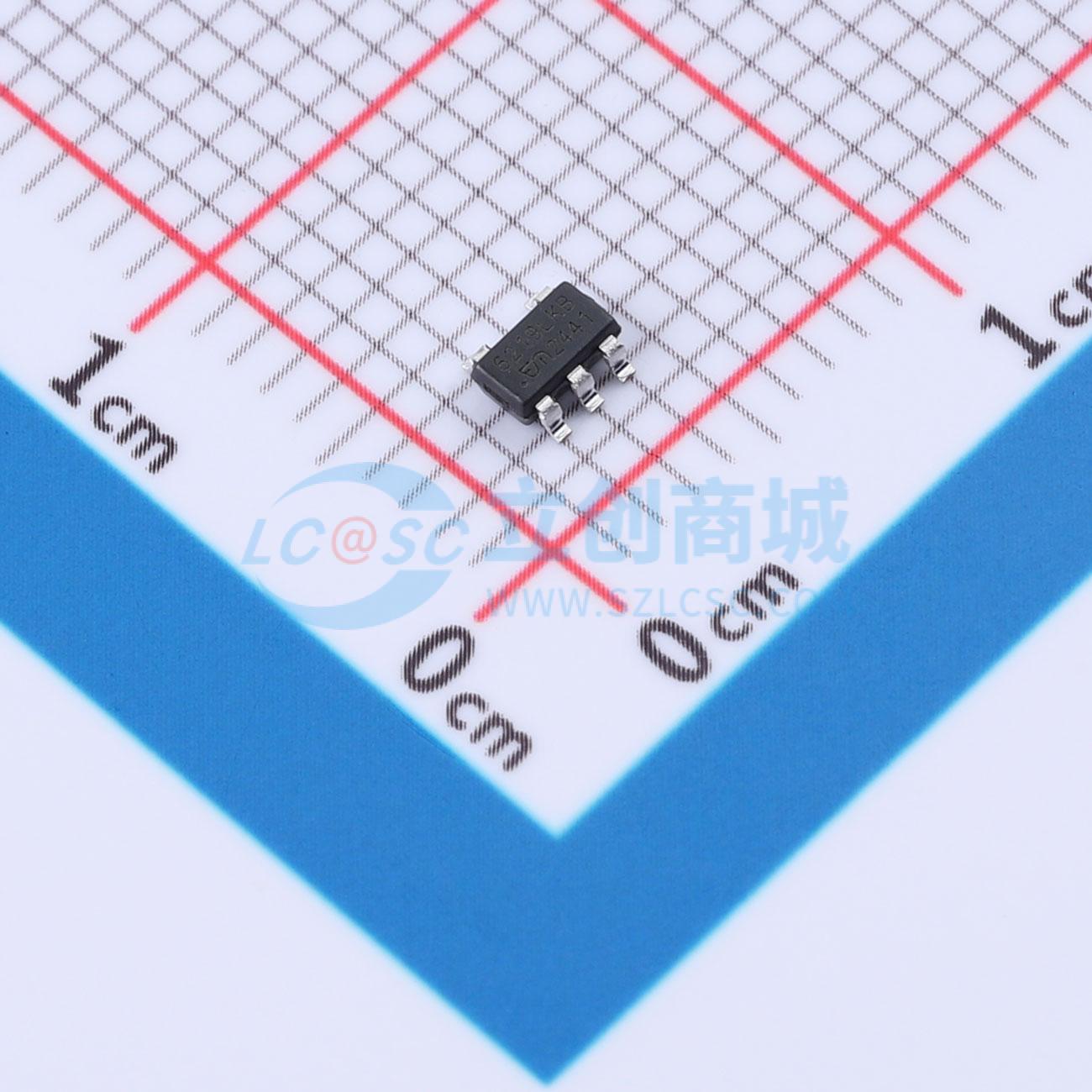

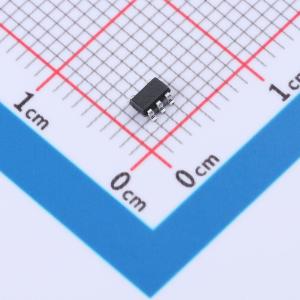

温馨提醒：图片仅供参考，商品以实物为准
ZH6219LKB
同步电机驱动芯片，集成正弦波发生器、PWM发生器及保护功能，采用极简4线或5线接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 爪极同步电机驱动器，集成正弦波发生器，高频振荡器，PWM发生器以及短路保护和过温保护功能。
- 品牌名称
- Semiment(赛卓)
- 商品型号
- ZH6219LKB
- 商品编号
- C53184457
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.084667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | - | |
| 集成FET | - | |
| 半桥数量 | - | |
| 输出电流 | 500mA | |
| 峰值电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 6V~28V | |
| 导通电阻 | - | |
| 静态电流(Iq) | 8.4uA | |
| 接口类型 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
ZH6219是专门为同步电机设计的控制芯片，工作电压范围7V~28V，工作电流500mA。它集成了正弦波发生器、高频振荡器、PWM发生器以及短路保护和过温保护功能。EN引脚在内部集成上拉电阻至内部稳压电源，上电后，EN引脚默认为高电平。若EN = 0，则系统直接进入睡眠状态，睡眠电流小于20uA。当EN置为高电平或悬空时，系统开始运行，OUT1与OUT2之间输出峰值电压为VM、频率为50Hz的正弦波（ZH6219L）或超正弦波（ZH6219），若负载为电感性的同步电机，则电流为光滑的正弦电流。ZH6219的输出平均电压波形为“超正弦”波，有效值为供电电压的87%。ZH6219L的输出平均电压为正弦波，有效值为供电电压的70%。ZH6219L集成了28V的TVS管，可以耐受更大的电压冲击。
商品特性
- 7V~28V供电电压，500mA输出电流
- 极简的4线或5线接口
- 50Hz正弦波电流输出
- 全温度范围内频率精度为±1%
- 具备过温保护和短路保护
- 提供SOT-23-5和SOP-8封装形式
应用领域
- 同步电机
