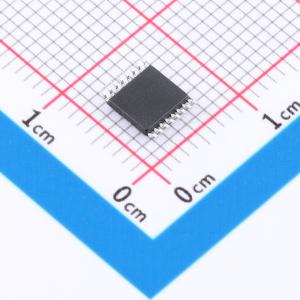

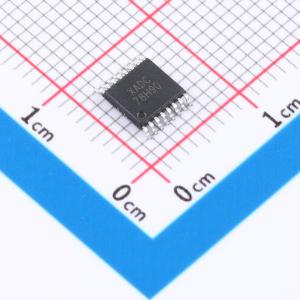

XADC78H90-XC

XADC78H90是一款12位高速率、低功耗、8通道,2.5 V - 3.5 V工作电压，100KSPS 至 500KSPS模数转换芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: XADC78H90是一款12位高速率、低功耗、8通道,2.5 V - 3.5 V工作电压，100KSPS 至 500KSPS模数转换芯片
品牌名称: SiChange(芯昌科技)
商品型号: XADC78H90-XC
商品编号: C53184476
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

XADC78H90 是一款高速率、低功耗、8通道、12位模数转换器芯片。其工作电压 AVDD 范围为 2.50V ~ 3.50V。该芯片的性能参数覆盖 100KSPS 至 500KSPS 的宽转换范围。它采用带有内部采样保持电路的逐次逼近寄存器架构，可配置为在 AIN1 至 AIN8 输入端口接收多达八路输入信号，每个通道的模拟输入范围为 0 至 AVDD。XADC78H90 采用 16 引脚 TSSOP 封装，工作温度范围为 -40°C 至 85°C，并可实现引脚对引脚的 ADC78H90 替代。

商品特性

电源电压范围：2.50V 至 3.50V
12位分辨率
8个单端输入 AIN1 至 AIN8
采样率：100KSPS 至 500KSPS
串行接口：兼容 SPI、QSPI、MICROWIRE 和 DSP
16 引脚 TSSOP 封装

应用领域

汽车导航
便携式系统
医疗器械
移动通信
仪器仪表与控制系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	12
	采样率	500kHz
	通道数	8
	工作电压	2.5V~3.5V
	接口类型	SPI
	差分输入	否
	积分非线性	1.25LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	73dB
	时钟/振荡器	外置
	时钟频率(fc)	1.6MHz~8MHz
	基准电压源	内置
	ADC架构	SAR
	功能特性	多路复用器
