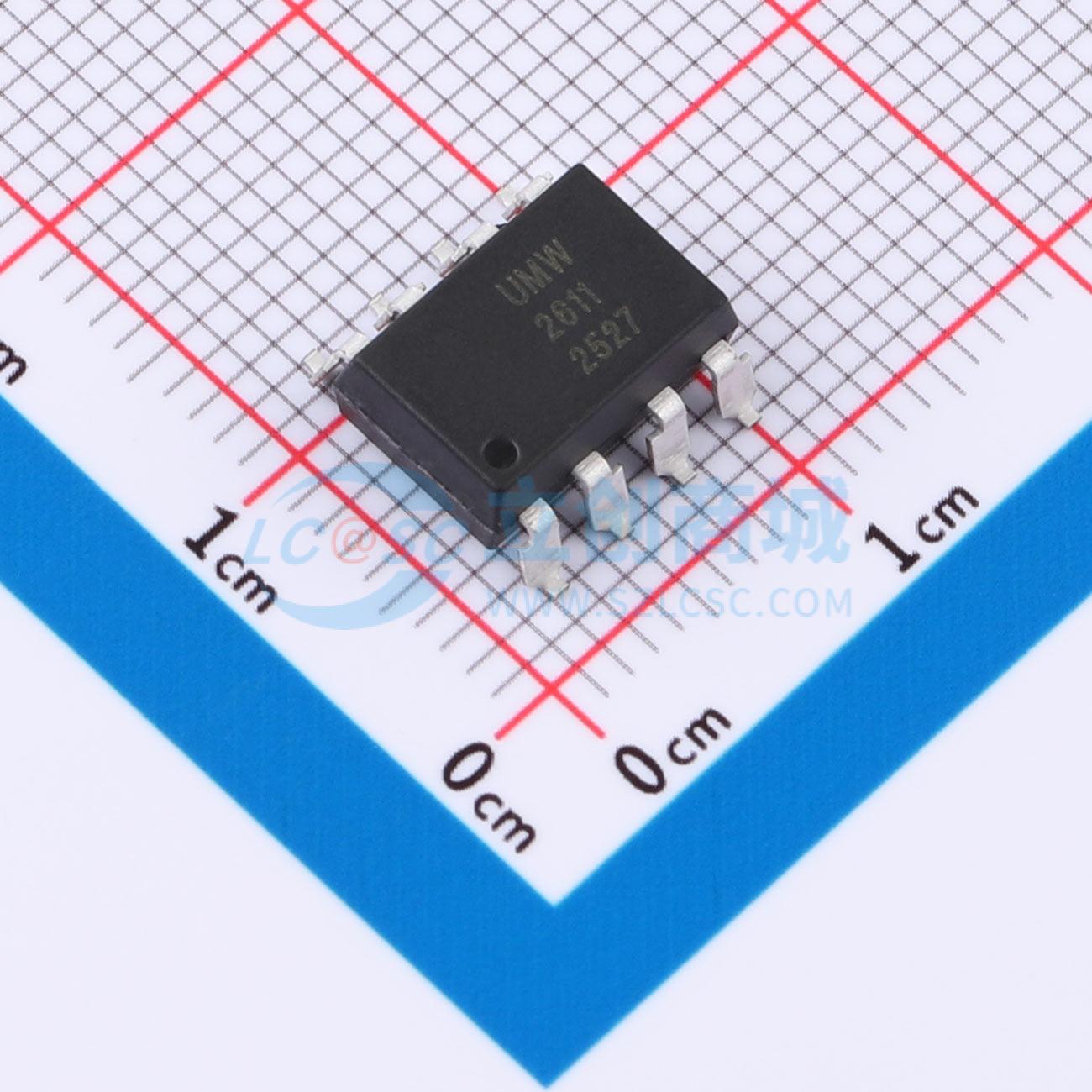

温馨提醒：图片仅供参考，商品以实物为准

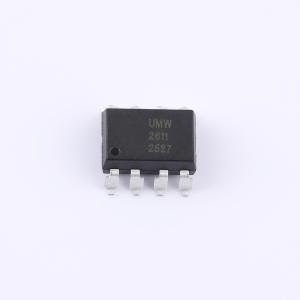

HCPL-2611-500E(UMW)
高速光耦合逻辑门，带可 strobe 输出，有宽引脚间距和 SMD 选项
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- UMW(友台半导体)
- 商品型号
- HCPL-2611-500E(UMW)
- 商品编号
- C53109713
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.9102克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | - | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 2kV/us | |
| 传输速率 | 10Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 75ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | 7V | |
| 正向压降(Vf) | 1.4V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 功能特性 | 输出使能控制 |
商品概述
HCPL-2611 由红外发射二极管与带有可触发输出的高速集成光电探测器逻辑门通过光耦合方式构成。该器件采用 8 引脚 DIP 封装，并提供宽引脚间距和表面贴装选项。
商品特性
- 高速 10Mbit/s
- 工作温度范围保证为 -40 至 85℃
- 逻辑门输出
- 输入与输出之间具有高隔离电压（Viso=5000 Vrms）
- 无铅且符合 RoHS 标准
应用领域
- 接地环路消除
- LSTTL 至 TTL、LSTTL 或 5 伏 CMOS 电平转换
- 线路接收器与数据传输
- 数据复用
