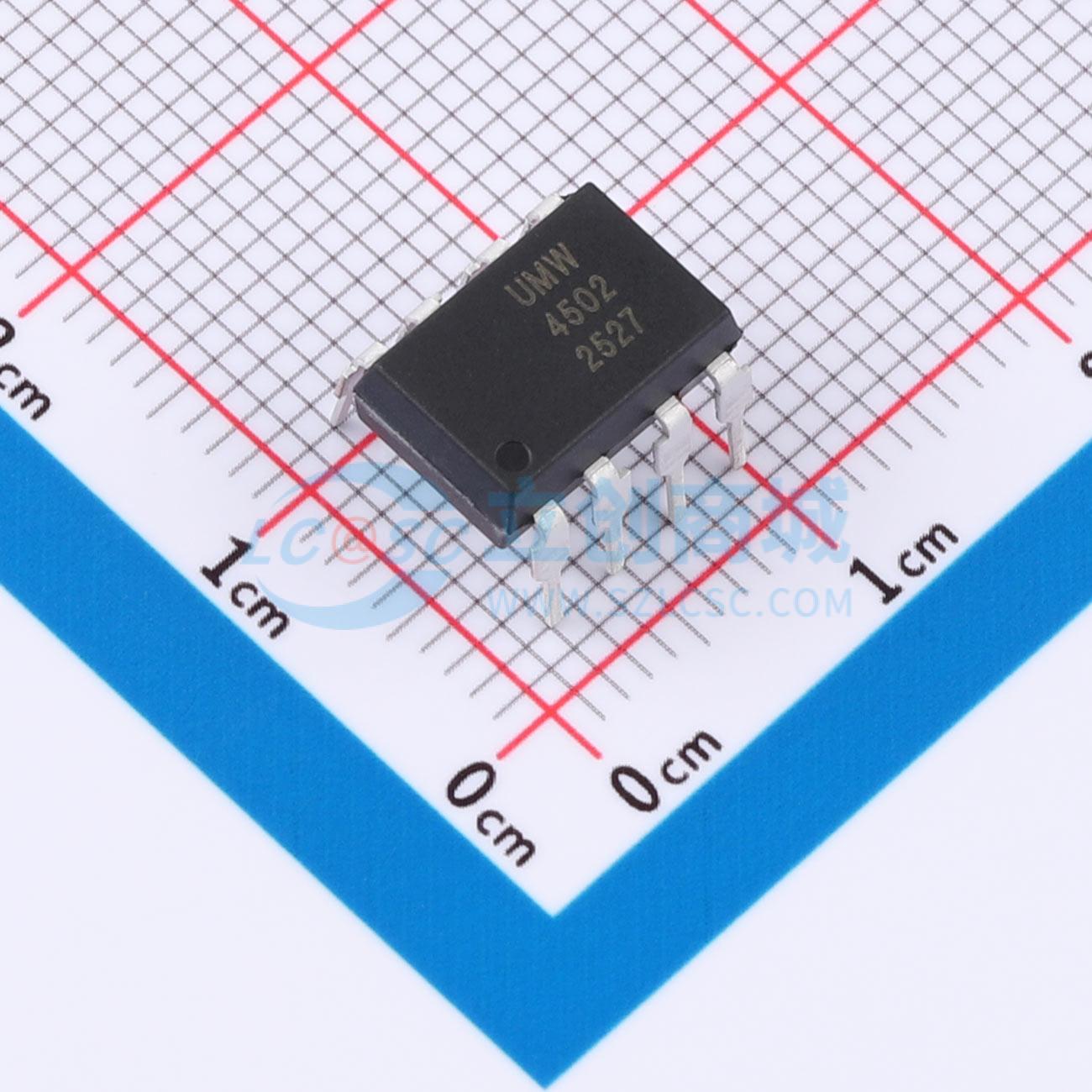

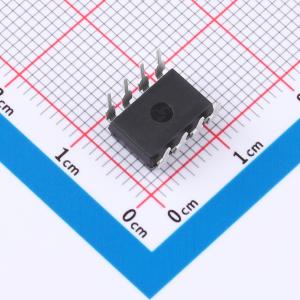

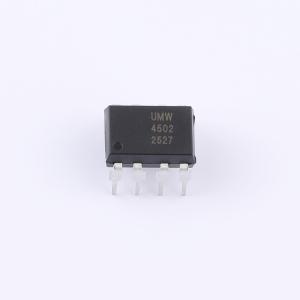

温馨提醒：图片仅供参考，商品以实物为准
HCPL-4502-000E(UMW)
高速光电耦合器，采用红外发光二极管与高速光电探测器晶体管耦合，8引脚DIP封装，有宽引脚间距和SMD选项，适用于线路接收器、电信设备等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- UMW(友台半导体)
- 商品型号
- HCPL-4502-000E(UMW)
- 商品编号
- C53109716
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.975556克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | - | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 5kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 19% | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+100℃ | |
| 传播延迟 tpLH | 800ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 800ns | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 16mA | |
| 耗散功率(Pd) | 145mW | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.45V | |
| 直流反向耐压(Vr) | 20V | |
| 正向电流(If) | 25mA | |
| 功能特性 | - |
商品概述
HCPL4502器件各由一个红外发射二极管和一个高速光电探测器晶体管组成，通过光耦合连接。光电二极管偏置和输出晶体管集电极的独立连接，通过减小输入晶体管的基极-集电极电容，将速度较传统光电晶体管耦合器提高了数个数量级。该器件采用8引脚DIP封装，并提供宽引脚间距和SMD选项。
商品特性
- 高速1Mbit/s
- 输入与输出之间具有高隔离电压(Viso=5000 Vrms)
- 性能在0°C至70°C范围内有保证
- 宽广的工作温度范围：-55°C至100°C
- 无铅且符合RoHS标准
应用领域
- 线路接收器
- 电信设备
- 电机驱动中的功率晶体管隔离
- 开关电源中的反馈回路
- 高速逻辑地隔离
