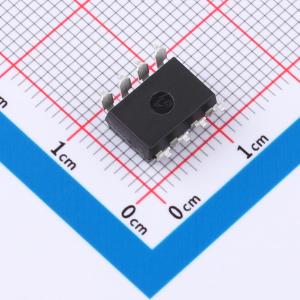

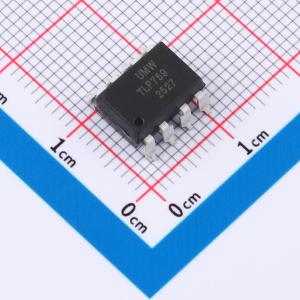

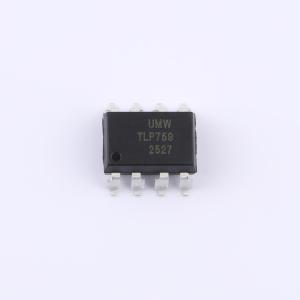

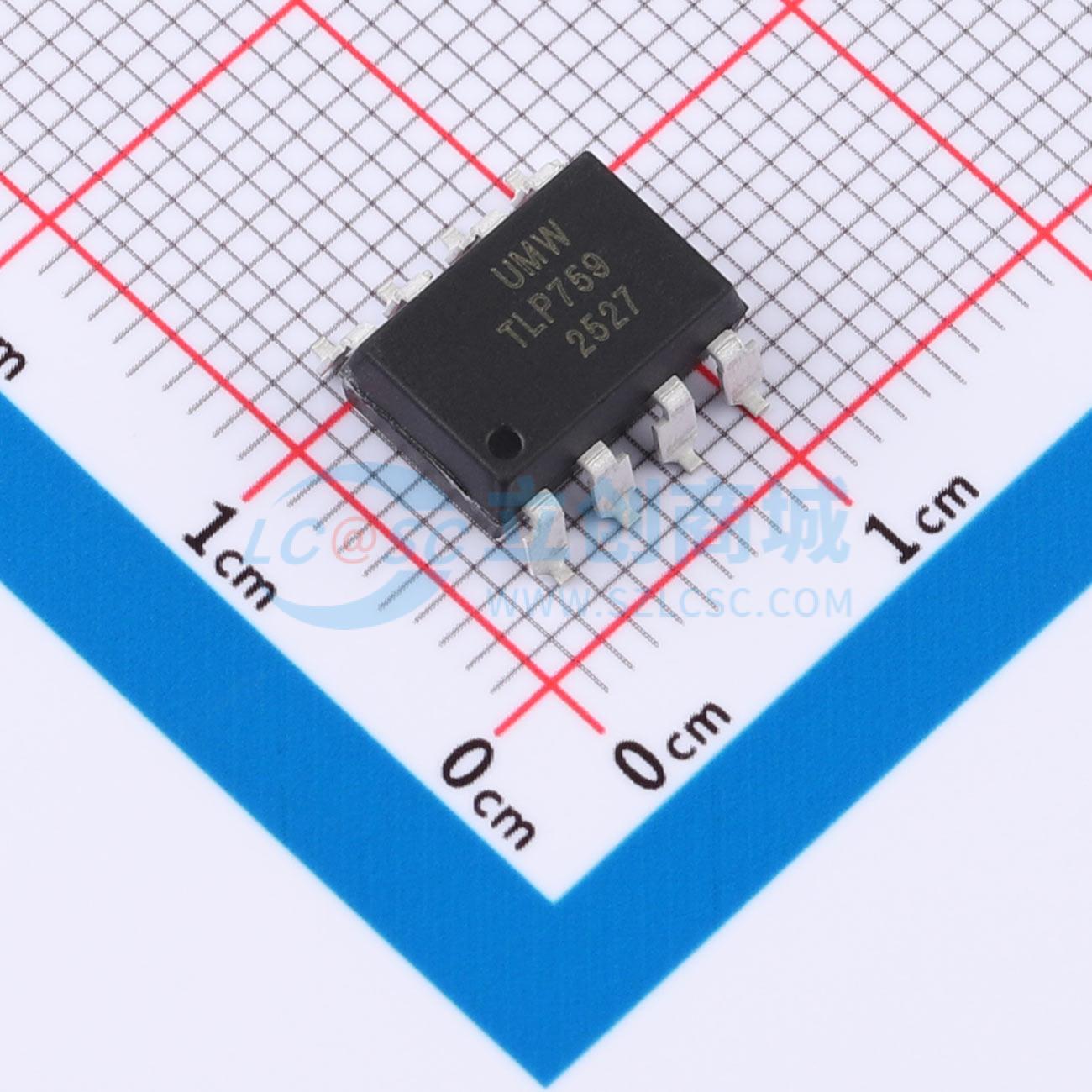

TLP759(UMW)
高速光电耦合器，带独立光电二极管偏置和输出晶体管集电极连接，8引脚DIP封装，有宽引脚间距和SMD可选
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TLP759(UMW)
- 商品编号
- C53109736
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.9154克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 正向压降(Vf) | 1.45V | |
| 输出电流 | 8mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 26% | |
| 电流传输比(CTR)最大值/饱和值 | 60% | |
| 总功耗(Pd) | 145mW | |
| 正向电流(If) | 25mA | |
| 功能特性 | - |
商品概述
TLP759 器件各由一个红外发射二极管和一个高速光电检测晶体管组成，通过光耦合实现。光电二极管偏置和输出晶体管集电极的独立连接，通过减小输入晶体管的基极-集电极电容，将速度比传统光电晶体管耦合器提高了几个数量级。该器件采用 8 引脚 DIP 封装，并提供宽引脚间距和 SMD 选项。
商品特性
- 高速 1Mbit/s
- 输入与输出之间具有高隔离电压 (Viso=5000 Vrms)
- 工作温度范围 0℃ 至 70℃ 内保证性能
- 宽工作温度范围 -55℃ 至 100℃
- 无铅且符合 RoHS 标准
应用领域
- 线路接收器
- 电信设备
- 电机驱动中的功率晶体管隔离
- 低速光电晶体管光耦合器的替代品
- 开关电源中的反馈环路
