温馨提醒：图片仅供参考，商品以实物为准

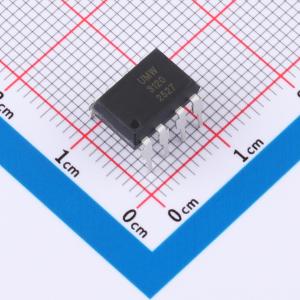

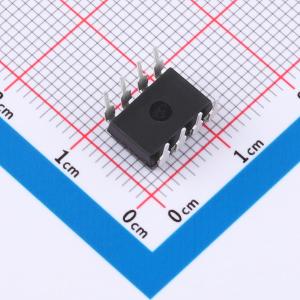

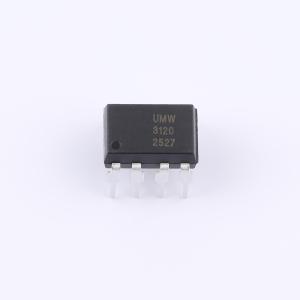

HCPL-3120-000E(UMW)
IGBT门驱动光耦合器，适用于快速开关驱动电源IGBT和MOSFET
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- UMW(友台半导体)
- 商品型号
- HCPL-3120-000E(UMW)
- 商品编号
- C53109726
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.980444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | MOSFET；IGBT | |
| 通道数 | - | |
| CMTI(kV/us) | - | |
| 驱动侧工作电压 | 15V~30V | |
| 峰值输出电流 | - | |
| 传播延迟 tpHL | 300ns | |
| 传播延迟 tpLH | 300ns | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | - | |
| 工作温度 | -40℃~+110℃ | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | - | |
| 下降时间(tf) | - | |
| 输入侧工作电压 | - | |
| 上升时间(tr) | - | |
| 功能特性 | - |
商品概述
HCPL - 3120是一款输出电流为2.5A的栅极驱动光耦合器，带有一个AlGaAs LED，该LED通过红外光与光敏集成电路耦合。这款光耦合器可以驱动大多数低功率IGBT和MOSFET。在电机控制逆变器和高性能电力系统应用中，它非常适合快速开关驱动功率IGBT和MOSFET。
商品特性
- 最小共模抑制比35kV/μs
- 最大峰值输出电流2.5A
- 最小峰值输出电流2A
- 宽工作VCC范围：15V ~ 30V
- 最大传播延迟400ns
- 脉冲宽度失真100ns
- 带迟滞的欠压锁定保护（UVLO）
- 工作温度范围：-40°C ~ +110°C
应用领域
- 不间断电源
- IGBT隔离/功率MOSFET栅极驱动
- 感应加热
- 工业逆变器
