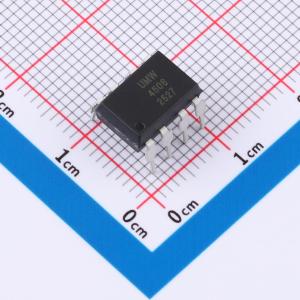

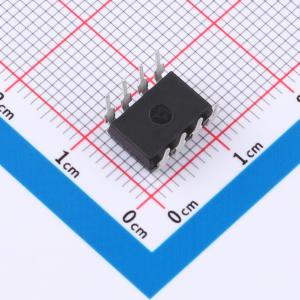

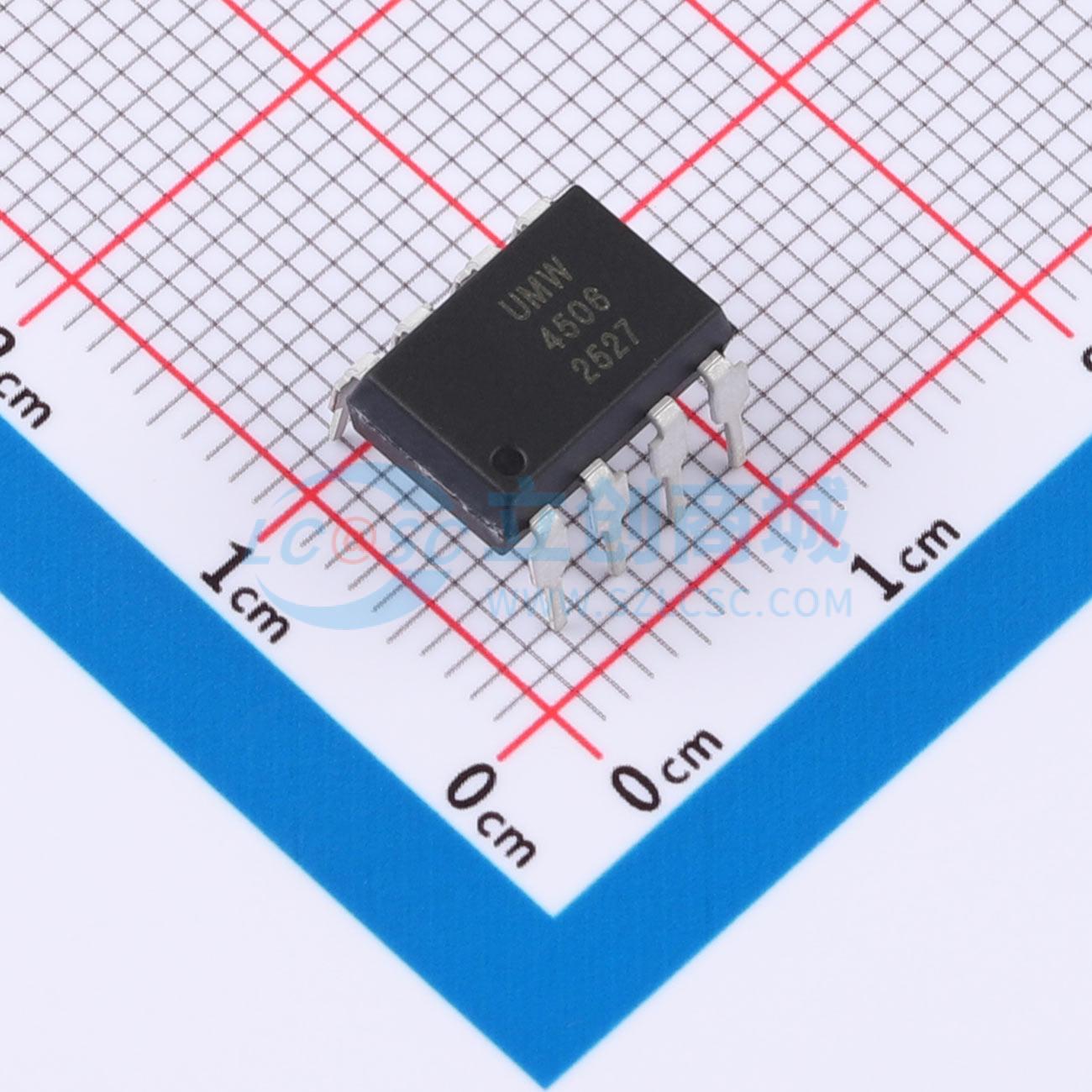

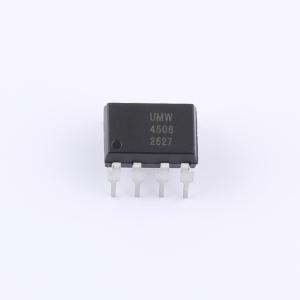

HCPL-4506-000E(UMW)

含GaAsP LED的高速光耦合器，可减少开关死区时间，内置上拉电阻

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: UMW(友台半导体)
商品型号: HCPL-4506-000E(UMW)
商品编号: C53109722
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.996311克(g)

商品参数

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	-
	隔离电压(Vrms)	5kV
	CMTI(kV/us)	30kV/us
	传输速率	1Mbit/s
	CTR-电流传输比	44%
	通道数	1
	工作温度	-40℃~+100℃
	传播延迟 tpLH	650ns

商品概述

HCPL-4506包含一个砷化镓磷发光二极管，该发光二极管与一个集成的高增益光电探测器光耦合。器件间极小的传播延迟差异使这些光耦合器成为通过减少开关死区时间来提升逆变器效率的绝佳解决方案。通过短接输出引脚6和7，可以启用片上的20-kΩ输出上拉电阻，从而在常见的智能功率模块应用中省去外部上拉电阻。规格和性能曲线图针对典型的智能功率模块应用提供。

商品特性

高速1Mbit/s
输入与输出间高隔离电压（Viso=5000 Vrms）
工作温度范围0°C ~ 70°C内保证性能
宽工作温度范围：-40°C ~ 100°C
无铅且符合RoHS标准
在IF = 10 mA时，电流传输比 > 44%

应用领域

IPM隔离
隔离式IGBT/MOSFET栅极驱动
工业逆变器

数据手册PDF

放大查看下载PDF

	属性	参数值
	传播延迟 tpHL	400ns
	输入阈值电流(FH)	5mA
	输出电流	8mA
	耗散功率(Pd)	145mW
	输出电压	-
	正向压降(Vf)	1.45V
	直流反向耐压(Vr)	20V
	正向电流(If)	25mA
	功能特性	-
