温馨提醒：图片仅供参考，商品以实物为准

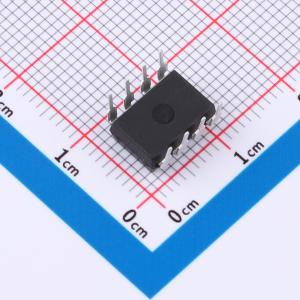

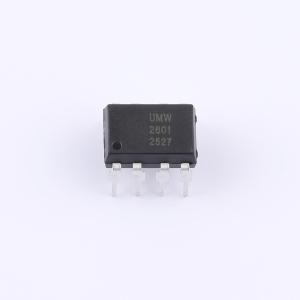

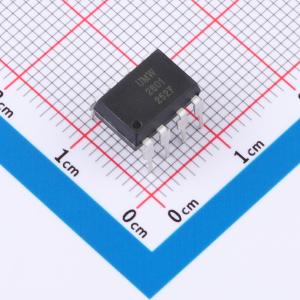

HCPL-2601-000E(UMW)
高速光耦合逻辑门，带可 strobe 输出，适用于消除接地环路和高速逻辑接地隔离
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- UMW(友台半导体)
- 商品型号
- HCPL-2601-000E(UMW)
- 商品编号
- C53109714
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.989022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 7V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 5kV/us | |
| 传输速率 | 10Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 75ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | 7V | |
| 正向压降(Vf) | 1.4V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 功能特性 | 输出使能控制 |
商品概述
HCPL-2601由红外发光二极管与高速集成光电探测器逻辑门光耦合而成，并具备可选通输出。该器件采用8引脚DIP封装，并提供宽引脚间距和表面贴装选项。
商品特性
- 高速10Mbit/s
- 工作温度范围保证在-40°C至85°C
- 逻辑门输出
- 输入与输出之间具有高隔离电压(Viso=5000 Vrms)
- 无铅且符合RoHS标准
应用领域
- 接地环路消除
- LSTTL至TTL、LSTTL或5伏CMOS电平转换
- 线路接收与数据传输
- 数据多路复用
