- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

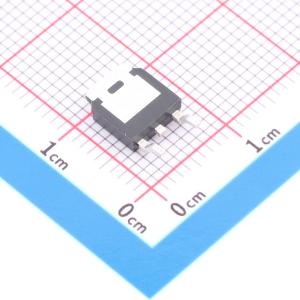

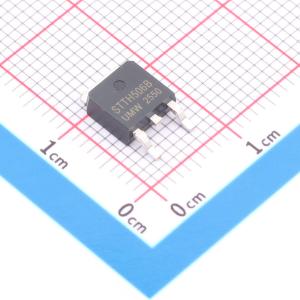

STTH506B-TR(UMW)
600V 6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- UMW(友台半导体)
- 商品型号
- STTH506B-TR(UMW)
- 商品编号
- C53109704
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.438克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.6V@6A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA@600V | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
这些二极管经过优化，可在高频功率调节系统中减少损耗和电磁干扰/射频干扰。二极管的软恢复特性在大多数应用中提供缓冲。这些器件适用于功率转换器以及其他开关损耗在总损耗中占比不显著的应用。
商品特性
- 超快恢复
- 175°C工作结温
- 高频操作
- 低反向电流值
- 极低正向电压
- 外延芯片结构
应用领域
- 开关模式电源
- UPS
- 续流二极管
- 缓冲二极管
