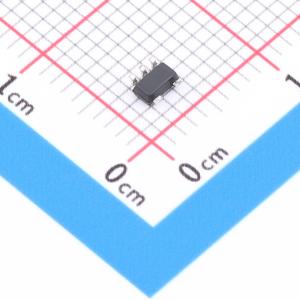

温馨提醒：图片仅供参考，商品以实物为准
LM331CXF-TP
单差分比较器，输出电压与多种逻辑电平兼容，低输入偏置电流和失调电流，低输入失调电压，宽电源电压范围
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- LM331CXF-TP
- 商品编号
- C53100567
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 1 | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 25nA | |
| 输出模式 | CMOS；ECL；MOS；DTL；TTL | |
| 静态电流(Iq) | 400uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-1V；1V~18V | |
| 输入失调电流(Ios) | 50nA | |
| 响应时间(tr) | 1.3us |
商品概述
该器件是一款单精度电压比较器，支持单电源或双电源操作。其偏移电压低至2.0 mV，使其成为许多消费电子、汽车电子和工业电子应用的理想选择。该设计允许在单电源操作下实现包含地电平的输入共模范围。
商品特性
- 输出电压兼容 DTL、ECL、TTL、MOS 和 CMOS 逻辑电平
- 低输入偏置电流 25nA
- 低输入失调电流 ±0.5nA
- 低输入失调电压 ±2mV（典型值）
- 输入共模范围包含地电平
- 差分输入电压范围等于电源电压
- 极低的电源电流消耗（0.4mA），与电源电压无关
- 宽单电源范围 2V~36V
- 双电源范围 ±1V 到 ±18V
应用领域
- 电池充电器
- 无绳电话
- 开关电源
