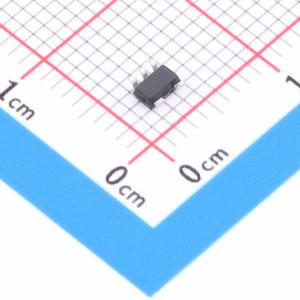

温馨提醒：图片仅供参考，商品以实物为准
TLV9001UIDBVR-TP
通用型微功耗CMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TLV9001UIDBVR-TP
- 商品编号
- C53100576
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 1 | |
| 单电源电压 | 2.2V~5.5V | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 增益带宽积(GBW) | 1MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.6V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 80dB | |
| 输入电压噪声密度(eN) | 20nV/√Hz@10kHz | |
| 输入偏置电流(Ib) | 10pA | |
| 静态电流(Iq) | 40uA | |
| 输出电流 | 20mA | |
| 输入失调电流(Ios) | 10pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置补偿；反相位输入保护 |
商品概述
TLV9001 是通用型单路 CMOS 运算放大器，具有低失调、高频响、低功耗、低电源电压以及轨到轨输入和输出特性，在所有微功耗 CMOS 放大器中具有低成本优势。该器件单位增益稳定，具有恒定的 1MHz 增益带宽积和 1V/μs 的压摆率，同时每个放大器仅消耗 45μA 的电源电流。其轨到轨输入和输出特性允许充分利用电源电压范围进行信号处理。TLV9001 是电池供电应用的理想选择，因为它能最大限度地减少电池寿命期间因电源电压变化引起的误差，并保持高共模抑制比，即使对于轨到轨输入运算放大器也是如此。
商品特性
- 通用型，低成本
- 增益带宽积：1MHz
- 低静态电流：40μA / 放大器
- 失调电压：最大值 5.0mV
- 失调电压温度漂移：2μV/℃
- 输入偏置电流：10pA
- 单位增益稳定
- 轨到轨输入和输出
- 输入过驱时无相位反转
- 电源电压范围：2.2V 至 5.5V
- 工作温度：-40℃ ~ +125℃
- 封装类型：SOT23-5
应用领域
- 音频输出
- 电池与电源控制
- 烟雾/气体/环境传感器
- 医疗设备
- 便携式仪器与移动设备
