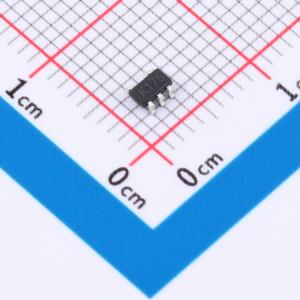

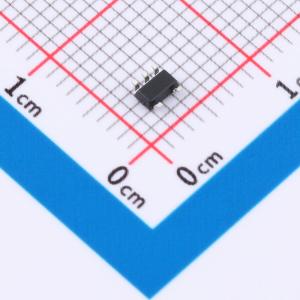

温馨提醒：图片仅供参考，商品以实物为准

TPTLV6001IDBVR

通用型微功耗CMOS运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TECH PUBLIC(台舟)
商品型号: TPTLV6001IDBVR
商品编号: C53100588
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.037533克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	单电源电压	1.5V~5.5V
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	1.8uV/℃
	增益带宽积(GBW)	1MHz
	轨到轨	轨到轨输入,轨到轨输出
	压摆率(SR)	1V/us
	共模抑制比(CMRR)	80dB

	属性	参数值
	输入电压噪声密度(eN)	65nV/√Hz@1kHz
	输入偏置电流(Ib)	5pA
	静态电流(Iq)	28uA
	输出电流	45mA
	输入失调电流(Ios)	1pA
	工作温度	-45℃~+85℃
	功能特性	反相位输入保护

商品概述

这是一款通用型、低失调、高频响、低功耗的运算放大器。该系列放大器具有1MHz的优异带宽、1V/μs的压摆率，以及在5V电源下每个放大器仅28μA的静态电流，可广泛应用于多种设计。运算放大器专为在低电压、低功耗系统中提供性能而设计。其输入共模电压范围包含地电位，最大输入失调电压为3mV。这些器件能够驱动重负载并提供轨到轨的输出摆幅。该系列运算放大器在-40°C至+85°C的完整温度范围内，以及1.5V至5.5V的单电源或双电源供电条件下均有明确规格。

商品特性

通用、低成本
增益带宽积：1MHz
低供电电流：28μA（VS = 5V）
输入失调电压：1mV（典型值）
压摆率：1V/μs（VS=5V）
输入偏置电流：5pA
轨到轨输入和输出
输入过驱时无相位反转
供电电压范围：1.5V至5.5V
工作温度：-45°C ~ +85°C
封装类型：SOT23-5

应用领域

音频输出
电池与电源控制
烟雾/气体/环境传感器
医疗设备
便携式仪器与移动设备
有源滤波器
压电换能器放大器
传感器接口
ASIC输入或输出放大器
