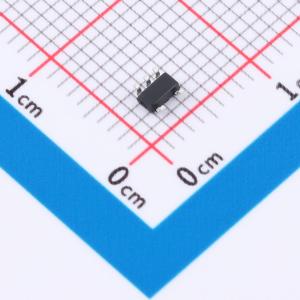

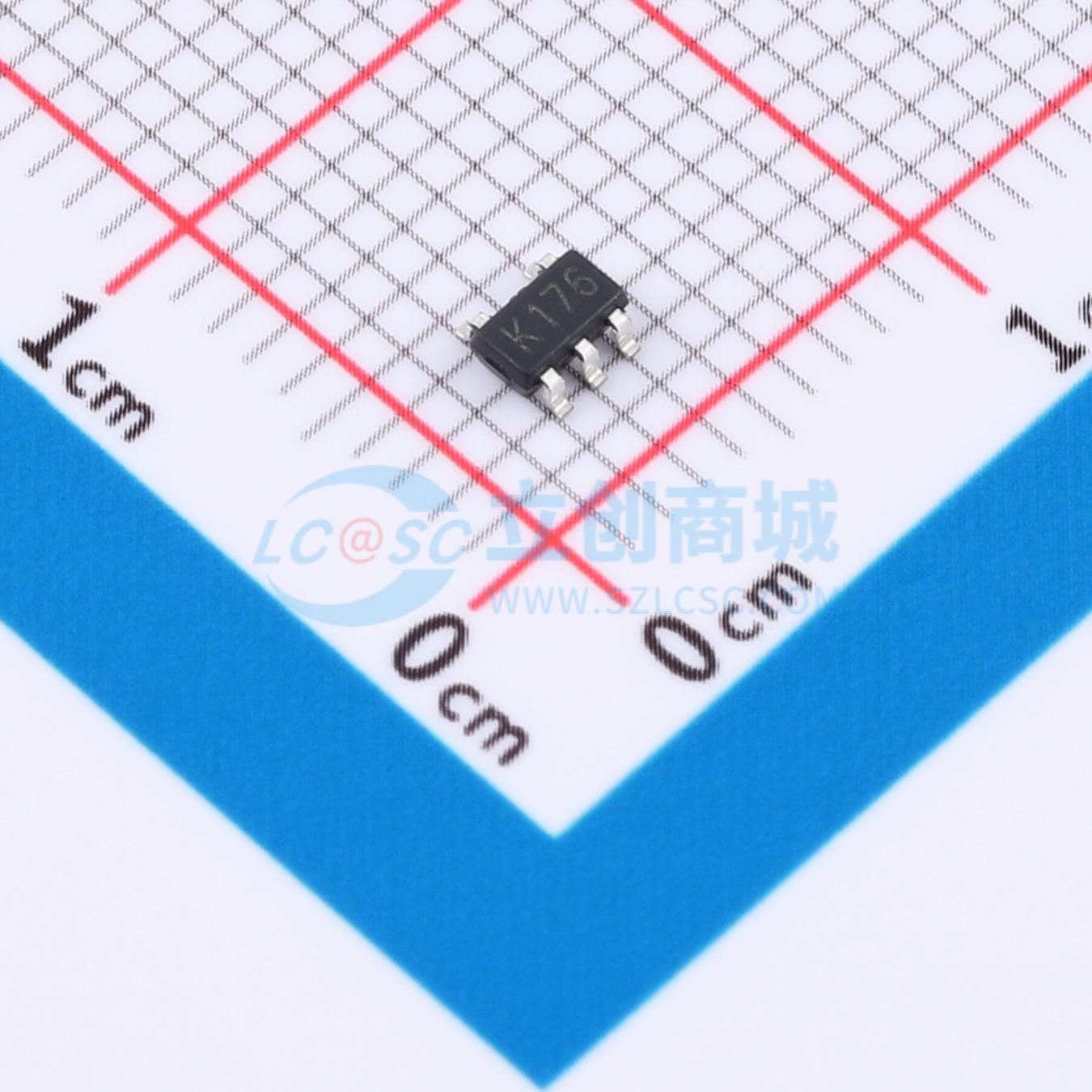

TLV9001IDBVR-TP

通用型微功耗CMOS运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TECH PUBLIC(台舟)
商品型号: TLV9001IDBVR-TP
商品编号: C53100587
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.0375克(g)

商品参数

	属性	参数值
	商品目录	FET输入运放
	增益带宽积(GBW)	1MHz
	输入偏置电流(Ib)	5pA
	输入失调电压(Vos)	1mV
	共模抑制比(CMRR)	80dB
	压摆率(SR)	1V/us
	静态电流(Iq)	28uA
	轨到轨	轨到轨输入,轨到轨输出

	属性	参数值
	输入失调电压温漂(Vos TC)	1.8uV/℃
	输出电流	45mA
	工作温度	-45℃~+85℃
	单电源电压	1.5V~5.5V
	双电源电压(Vee~Vcc)	0.75V~2.75V；-2.75V~-0.75V
	输入电压噪声密度(eN)	65nV/√Hz@1kHz
	输入失调电流(Ios)	1pA
	功能特性	-

商品概述

该系列是通用型、低失调、高频响、低功耗运算放大器。凭借1MHz的优异带宽、1V/μs的压摆率以及在5V电源下每放大器仅28μA的静态电流，该系列可广泛应用于多种场景。这些运放专为在低电压、低功耗系统中提供性能而设计。其输入共模电压范围包含地电位，最大输入失调电压为3mV。这些器件能够在重负载下提供轨到轨输出摆幅。该系列运算放大器在1.5V至5.5V的单电源或双电源供电下，于-40℃ ~ +85℃的全温度范围内均有规格保证。

商品特性

通用型，低成本
增益带宽积：1MHz
低供电电流：28μA (VS = 5V)
输入失调电压：1mV (典型值)
压摆率：1V/μs (VS=5V)
输入偏置电流：5pA
轨到轨输入和输出
输入过驱时无相位反转
供电电压范围：1.5V 至 5.5V
工作温度：-45℃ ~ +85℃
封装类型：SOT23-5

应用领域

音频输出
电池与电源控制
烟雾/气体/环境传感器
医疗设备
便携式仪器与移动设备
