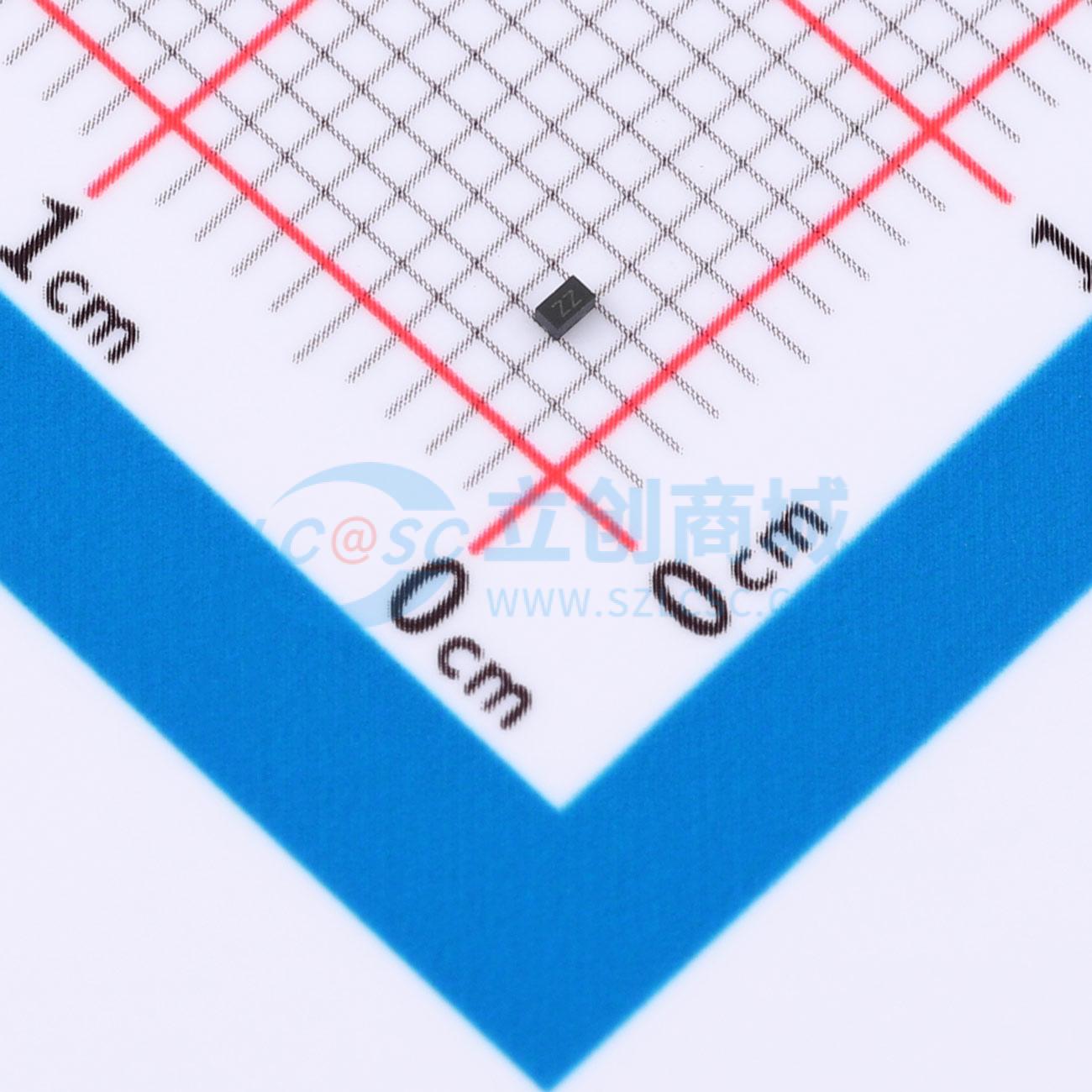

温馨提醒：图片仅供参考，商品以实物为准

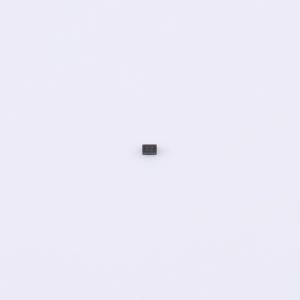

ESDSLC16VLB-TP
单线路双向瞬态电压抑制二极管，超小封装、低电容、低漏电流、低钳位电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESDSLC16VLB-TP
- 商品编号
- C53100522
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.026767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 16V | |
| 钳位电压 | 27V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压(VBR) | 16.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 80nA | |
| 通道数 | - | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品特性
- 超小封装：1.0×0.6×0.5 mm
- 超低电容：0.35 pF（典型值）
- 超低漏电流：nA级
- 低工作电压：±16V
- 低钳位电压
- 2引脚无引线封装
- 符合以下标准：
- IEC 61000-4-2 (ESD) 抗扰度测试
- 空气放电：±20 kV
- 接触放电：±15 kV
- 符合RoHS标准
- 引脚镀层：NiPdAu
应用领域
- 手机及配件
- 数字视频接口
- 显示端口
- MDDI端口
- USB端口
