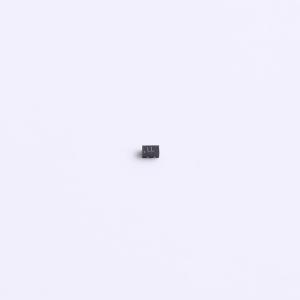

温馨提醒：图片仅供参考，商品以实物为准
ESDLC3V3D3B-0402
单线路双向ESD二极管，低工作电压、超低电容、超低泄漏、低钳位电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESDLC3V3D3B-0402
- 商品编号
- C53100561
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 18V | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压(VBR) | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 0.8pF |
商品特性
- 低工作电压：3.3V
- 超低电容：0.8pF（典型值）
- 超低漏电流：nA级
- 低钳位电压
- 符合IEC 61000-4-2（ESD）抗扰度测试标准，空气放电：±30kV，接触放电：±30kV
- 符合IEC 61000-4-4（EFT）标准，40A（5/50ns）
- 2引脚无引线封装
- 响应时间典型值小于1 ns
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑与手持设备
- 便携式仪器
- 外围设备
